Діагностика та налаштування контролерів генератора: повний посібник із відновлення системи управління

Сучасний генератор - це не просто двигун та альтернатор. Його «мозком» є контролер генератора - складний електронний пристрій, який керує всіма процесами: від запуску до аварійного відключення. Саме контролер генератора забезпечує автоматичне введення резерву, захист від перевантажень, моніторинг параметрів двигуна та генераторної частини. Коли цей важливий елемент виходить з ладу або працює некоректно, все обладнання генератора стає практично марним. У таких випадках єдиним ефективним рішенням є професійна діагностика та налаштування контролерів генератора. Це комплекс заходів, який дозволяє виявити приховані проблеми, відновити працездатність системи управління та забезпечити безперебійну роботу генератора. У цьому матеріалі ми детально розберемо, що таке контролер генератора, які бувають несправності, як проводиться діагностика, з яких етапів складається налаштування та чому професійний підхід є запорукою довговічності вашого обладнання.

 Що таке контролер генератора і чому він так важливий

Контролер генератора - це електронний пристрій, призначений для автоматичного керування роботою генераторної установки. Він виконує низку критично важливих функцій, без яких нормальна експлуатація генератора неможлива:
•    Автоматичний запуск та зупинка генератора. Контролер запускає генератор при зникненні основної мережі та зупиняє його після відновлення живлення.
•    Моніторинг параметрів генератора. Він постійно відстежує напругу, частоту, температуру двигуна, тиск оливи, рівень палива та інші критичні показники генератора.
•    Захист обладнання генератора. При виявленні аварійних ситуацій (перегрів, падіння тиску оливи, перевантаження) контролер генератора автоматично зупиняє генератор, запобігаючи серйозним пошкодженням.
•    Діагностика несправностей генератора. Сучасні контролери фіксують коди помилок, які значно полегшують пошук проблеми в генераторі.
•    Управління навантаженням генератора. Вони забезпечують розподіл навантаження між декількома генераторами при паралельній роботі.
•    Відображення інформації про генератор. Більшість контролерів оснащені дисплеями, на які виводяться всі робочі параметри генератора.
Найпоширеніші виробники контролерів для генераторів - Deep Sea Electronics (Великобританія), ComAp (Чехія), Datakom (Туреччина) та SmartGen (Китай). Кожен з цих брендів пропонує широкий асортимент моделей контролерів для різних типів та потужностей генераторів.

Основні ознаки несправності контролера генератора: як вчасно розпізнати проблему

Своєчасна діагностика контролера генератора дозволяє виявити проблему на ранній стадії, коли ремонт ще може бути відносно недорогим. Ось основні симптоми, що сигналізують про необхідність діагностики та налаштування контролерів генератора:
•    Електронне табло контролера генератора не показує налаштування. Дисплей контролера генератора не відображає жодної інформації або показує неправильні дані.
•    Не здійснюється автозапуск генератора. Попри всі налаштування контролера, генератор не запускається автоматично при зникненні основної мережі.
•    Генератор не запускається або одразу глухне. При спробі запуску двигун генератора провертається, але не схоплює, або запускається і миттєво зупиняється.
•    Робота генератора не припиняється в автоматичному режимі. Генератор продовжує працювати навіть після відновлення основної мережі.
•    Помилки на дисплеї контролера генератора. Контролер відображає коди помилок, такі як Low Oil Pressure (низький тиск оливи) або Fail To Start (помилка запуску).
•    Втрачаються налаштування контролера генератора. Після відключення живлення контролера всі раніше встановлені параметри скидаються.
•    Помилки CAN контролера генератора. Контролер втрачає зв'язок з електронним блоком управління двигуна (ECU) по шині CAN J1939.
•    Не працює AUTO режим контролера генератора. Контролер не перемикається в автоматичний режим роботи.
Важливо! За жодних обставин не намагайтеся самостійно налаштовувати контролери генераторної установки, якщо ви не маєте відповідної кваліфікації. Це може призвести до повної відмови обладнання генератора, і вам доведеться купувати новий контролер або навіть генератор.

 Основні причини несправностей контролерів генератора

Щоб зрозуміти, чому виходить з ладу контролер генератора, важливо знати основні причини несправностей:
•    Перепади напруги в бортовій мережі генератора. Різкі стрибки напруги можуть пошкодити чутливі електронні компоненти контролера генератора.
•    Пошкодження проводки генератора. Обриви, окислення або коротке замикання в проводці генератора можуть призвести до збоїв у роботі контролера.
•    Помилки конфігурації контролера генератора. Неправильне програмування параметрів контролера може спричинити некоректну роботу всієї системи генератора.
•    Несправності датчиків генератора. Вихід з ладу датчиків тиску, температури або рівня палива генератора може призвести до хибних спрацьовувань захисту контролера.
•    Втрата зв'язку з ECU двигуна генератора. Проблеми з шиною CAN J1939 можуть призвести до того, що контролер генератора не отримує дані від двигуна.
•    Вплив вологи та пилу на контролер генератора. Потрапляння води або пилу на електронні плати контролера може спричинити коротке замикання.
•    Природне старіння компонентів контролера генератора. З часом електронні компоненти (конденсатори, мікросхеми) втрачають свої властивості.

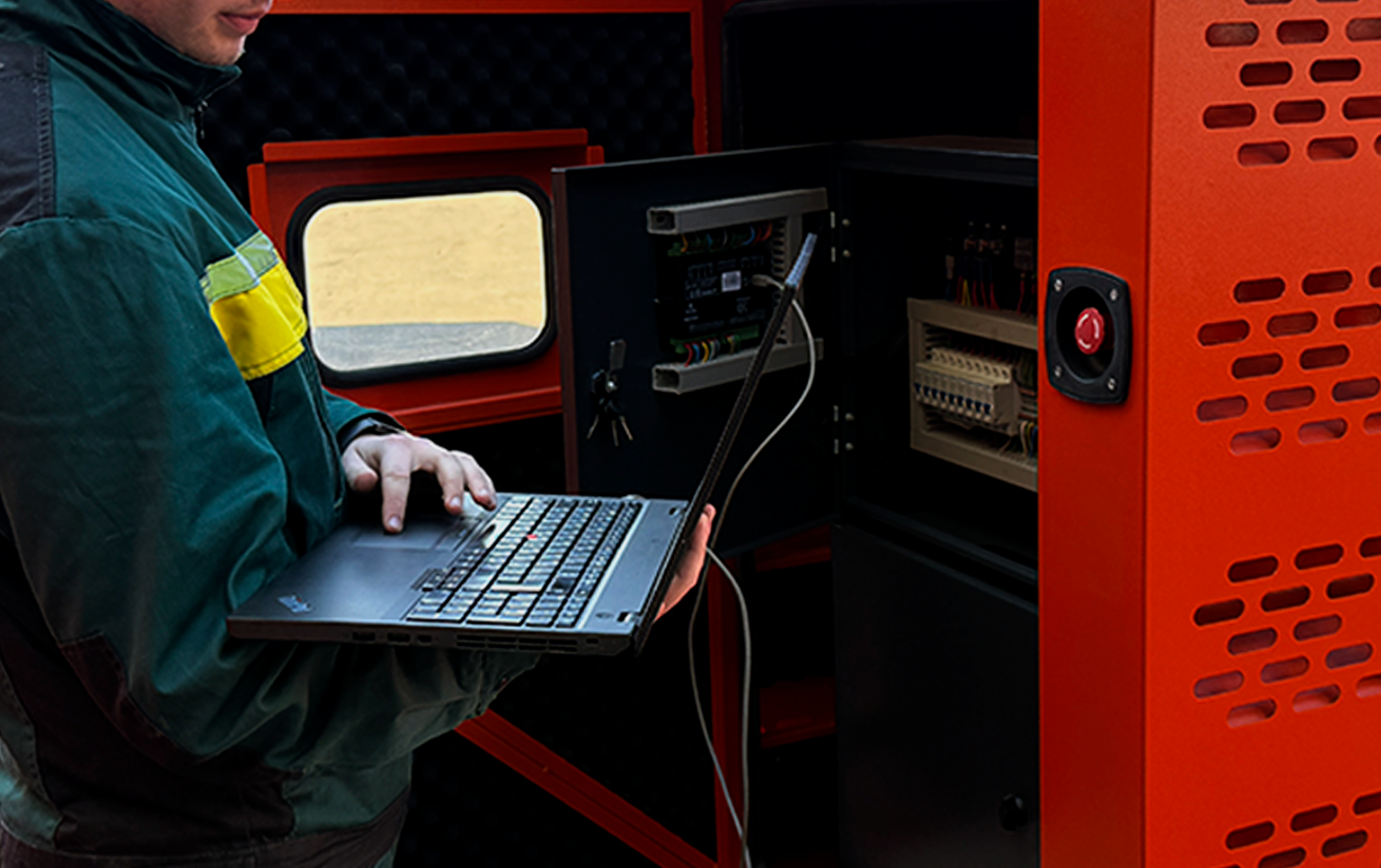

 Діагностика контролера генератора: з чого починається відновлення

Професійна діагностика контролера генератора - це комплекс заходів, який дозволяє точно визначити причину несправності та оцінити обсяг необхідних робіт.

 Етапи діагностики контролера генератора

1.    Зовнішній огляд та перевірка умов експлуатації генератора. Фахівець оцінює загальний стан генератора, перевіряє рівень палива, стан повітряного фільтра, чистоту обладнання генератора. Також перевіряється температура та вологість у приміщенні, де встановлено генератор.
2.    Перевірка живлення контролера генератора та акумуляторної батареї. Вимірюється напруга на клемах акумулятора та на вході живлення контролера. Напруга має відповідати номінальним значенням (зазвичай 12 В або 24 В) для коректної роботи контролера генератора.
3.    Перевірка стану входів і виходів контролера генератора. Тестуються всі вхідні та вихідні сигнали контролера: запуск, зупинка, підігрів свічок, управління дросельною заслінкою генератора тощо.
4.    Перевірка CAN J1939 та зв'язку з ECU генератора. Для сучасних двигунів з електронним управлінням перевіряється зв'язок контролера генератора з ECU двигуна по шині CAN J1939.
5.    Аналіз журналу аварій та історії запусків генератора. Контролер генератора зберігає історію подій, яка містить коди помилок та інформацію про всі запуски та зупинки генератора.
6.    Перевірка налаштувань АВР та логіки автоматичного запуску генератора. Оцінюється коректність налаштувань автоматичного введення резерву.
7.    Тестування роботи генератора під навантаженням. Після усунення виявлених проблем генератор запускається та перевіряється під реальним навантаженням.

 Що перевіряють під час діагностики контролерів генераторів різних виробників

•    SmartGen для генераторів. Перевіряється працездатність моделей HGM6120, HGM9510, HGM9520, виконується програмування та налаштування параметрів контролера генератора.
•    Deep Sea для генераторів. Діагностуються модулі серій DSE, перевіряються налаштування таймерів, аварійних сигналів та операційних послідовностей контролера генератора.
•    ComAp для генераторів. Перевіряються контролери серій InteliLite, InteliGen, InteliSys для генераторних установок.
•    Datakom для генераторів. Діагностуються моделі D-500, DKG-105 та інші контролери генераторів.

Налаштування та програмування контролера генератора: відновлення працездатності

Налаштування контролера генератора - це складний технологічний процес, який включає кілька етапів.

 Процедура налаштування контролера генератора

1.    Зовнішній огляд, діагностика та перевірка працездатності системи керування генератора. Це перший етап, який дозволяє оцінити загальний стан системи управління генератора.
2.    Розбирання техніки (за потреби). Якщо виявлено пошкодження внутрішніх компонентів контролера генератора, проводиться його розбирання.
3.    Налаштування контролера генератора або заміна деталі, якщо вона вийшла з ладу. Це ключовий етап, на якому виконується програмування параметрів або заміна несправних елементів контролера генератора.
4.    Зворотне складання агрегату генератора. Після виконання всіх робіт генератор збирається у зворотному порядку.
5.    Контрольна перевірка та тестування генератора. Генератор запускається та перевіряється в усіх режимах роботи.
6.    Демонстрація результату клієнту. Замовнику показують, що всі проблеми усунено, а генератор працює коректно.

 Основні параметри налаштування контролера генератора

•    Параметри генератора. Напруга, частоту, струми, потужність генератора.
•    Параметри мережі для генератора. Напругу основної мережі, частоту, час перемикання генератора.
•    Параметри двигуна генератора. Температуру охолоджувальної рідини, тиск оливи, оберти двигуна.
•    Таймери контролера генератора. Час затримки запуску, час прогріву, час зупинки генератора.
•    Захист генератора. Пороги спрацьовування аварійного відключення генератора.
•    CAN J1939 для генератора. Налаштування зв'язку з ECU двигуна генератора.
Деякі контролери генераторів потребують використання спеціального програмного забезпечення для повного налаштування. Наприклад, для контролерів генераторів Deep Sea використовується DSE Configuration Suite, а для Datakom - спеціалізоване ПЗ, що дозволяє змінювати операційні послідовності, таймери та аварійні сигнали генератора.

 Типові помилки при налаштуванні контролерів генератора

Навіть досвідчені фахівці іноді припускаються помилок при налаштуванні контролерів генератора. Ось найпоширеніші з них:
•    Неправильне введення пароля контролера генератора. Більшість контролерів захищені паролем. Наприклад, для деяких моделей використовується пароль "1921". Введення неправильного пароля блокує доступ до налаштувань контролера генератора.
•    Порушення полярності при підключенні контролера генератора. При підключенні акумуляторної батареї до контролера генератора завжди слід дотримуватися полярності. Перевищення максимальної напруги (зазвичай 20 В) може призвести до виходу контролера генератора з ладу.
•    Ігнорування заземлення генератора. Відсутність надійного заземлення корпусу двигуна генератора може спричинити збої в роботі контролера.
•    Неправильне налаштування захисту від зворотної потужності генератора. Це може призвести до пошкодження генератора при паралельній роботі з мережею.
•    Використання несумісного програмного забезпечення для контролера генератора. Для кожного типу контролера генератора потрібне своє ПЗ.

Як вибрати сервісний центр для діагностики та налаштування контролерів генератора

Вибір виконавця для діагностики та налаштування контролерів генератора - відповідальне завдання. Ось на що варто звернути увагу при виборі сервісного центру для роботи з генератором:
•    Спеціалізація сервісного центру. Обирайте компанію, яка професійно займається ремонтом та програмуванням саме контролерів генераторів.
•    Досвід та кваліфікація фахівців з контролерів генераторів. Фахівці повинні мати досвід роботи з різними типами контролерів: Deep Sea, ComAp, Datakom, SmartGen для генераторів.
•    Наявність обладнання для діагностики генераторів. Сервіс повинен мати сучасне діагностичне обладнання та програмне забезпечення для програмування контролерів генераторів.
•    Виїзд на об'єкт для обслуговування генератора. Важлива можливість проведення робіт з виїздом на місце встановлення генератора.
•    Гарантія на роботи з контролером генератора. Відповідальна компанія надає гарантію на виконані роботи з налаштування контролера генератора.
•    Прозора ціна на діагностику генератора. Вартість робіт з діагностики контролера генератора має бути узгоджена заздалегідь.
•    Відгуки про сервісний центр. Ознайомтеся з відгуками реальних клієнтів про роботу з генераторами.

 Вартість діагностики та налаштування контролерів генератора

Ціна діагностики та налаштування контролерів генератора залежить від багатьох факторів:
•    Тип контролера генератора. Програмування складних промислових контролерів генераторів коштує дорожче, ніж налаштування простих моделей.
•    Обсяг робіт на генераторі. Проста діагностика контролера генератора коштує дешевше, ніж комплексне налаштування з програмуванням.
•    Необхідність заміни компонентів контролера генератора. Вартість запчастин впливає на загальну ціну ремонту генератора.
•    Віддаленість об'єкта з генератором. Виїзд фахівця для роботи з генератором може оплачуватися окремо.
Орієнтовна вартість основних послуг з діагностики генератора:
•    Діагностика контролера генератора - від 500 до 2000 грн.
•    Налаштування та програмування контролера генератора - від 800 до 3000 грн.
•    Ремонт контролера генератора (включаючи заміну компонентів) - від 1500 до 8000+ грн.
Для точного розрахунку вартості діагностики генератора рекомендується звернутися до сервісного центру та замовити професійну діагностику. Багато компаній пропонують безкоштовну діагностику контролера генератора при замовленні ремонту.

Профілактика - як уникнути проблем з контролером генератора

Найкращий ремонт генератора - це той, якого вдалося уникнути. Регулярне технічне обслуговування та правильна експлуатація значно подовжують ресурс контролера генератора:
•    Регулярно перевіряйте стан акумуляторної батареї генератора. Слабкий акумулятор може спричинити збої в роботі контролера генератора.
•    Слідкуйте за чистотою обладнання генератора. Пил та бруд можуть спричинити перегрів та коротке замикання контролера генератора.
•    Захищайте контролер генератора від вологи. Вода є смертельним ворогом електроніки контролера генератора.
•    Періодично перевіряйте контактні з'єднання генератора. Ослаблені або окислені контакти можуть призвести до збоїв у роботі контролера генератора.
•    Проводьте планове технічне обслуговування генератора. Включіть перевірку контролера до загального графіка ТО генератора.
•    Не перевантажуйте генератор. Робота в межах номінальної потужності знижує навантаження на всі системи генератора, включаючи контролер.
•    Вчасно реагуйте на помилки контролера генератора. Якщо контролер генератора відображає код помилки, не ігноруйте його.

 Висновок

Діагностика контролера генератора дозволяє виявити проблеми, які на ранніх стадіях не помітні - збої в логіці автоматики, зміна параметрів захисту або початкові ознаки нестабільності зв'язку з двигуном. Виправлені вчасно, вони усуваються без зупинки роботи генератора на тривалий період і без заміни дорогих модулів. Ігнорування ж несправностей контролера часто призводить до ситуацій, коли генератор відмовляється запускатися в аварійній ситуації, а ремонт або заміна контролера обходиться в суму, порівнянну з вартістю нового пристрою.
При перших ознаках некоректної роботи автоматики генератора - затримки при запуску, помилки на дисплеї, неправильне відображення параметрів - не варто чекати, поки контролер повністю вийде з ладу. Професійна діагностика займає від однієї до трьох годин, але дозволяє отримати точний висновок про стан системи управління генератора та прогноз її подальшої роботи. Якщо ви цінуєте надійність вашого генератора - не відкладайте діагностику на потім, адже справний контролер - це запорука того, що генератор запуститься в будь-який момент і відпрацює так, як потрібно.
Щоб замовити діагностику або налаштування контролера вашого генератора, зверніться до нашого сервісного центру. Ми використовуємо сучасне обладнання та працюємо з усіма популярними типами контролерів - Deep Sea, ComAp, Datakom, SmartGen. За результатами роботи ви отримаєте детальний звіт з рекомендаціями щодо подальшої експлуатації або необхідного ремонту. Подбайте про справність вашого генератора вже сьогодні!
