Перемотка обмотки генератора: повний посібник із діагностики, відновлення та профілактики
Генератор - це складне електротехнічне обладнання, яке забезпечує резервне або автономне електропостачання. Його надійність залежить від багатьох факторів, але ключовим елементом, який визначає працездатність генератора, є обмотка. Саме вона відповідає за перетворення механічної енергії на електричну. З часом через перевантаження, перегрів, вплив вологи та механічні пошкодження обмотка генератора може вийти з ладу. У таких випадках єдиним ефективним рішенням стає перемотка обмотки генератора. Це складний технологічний процес, який потребує професійних знань, спеціального обладнання та значних часових затрат. У цьому матеріалі ми детально розберемо, що таке перемотка обмотки генератора, які бувають несправності обмотки генератора, як проводиться діагностика обмотки генератора, з яких етапів складається процес відновлення обмотки генератора, скільки це коштує та як правильно вибрати виконавця для перемотки генератора.
Що таке перемотка обмотки генератора і коли вона потрібна
Перемотка обмотки генератора - це технологічна операція, яка передбачає повне або часткове видалення старої пошкодженої обмотки зі статора або ротора генератора та намотування нової з дотриманням усіх заводських параметрів генератора: кількості витків, перерізу проводу, схеми з'єднання та типу ізоляції.
Основна причина, чому виходить з ладу обмотка генератора - це руйнування ізоляції. Воно може відбуватися через:
• Постійні перевантаження генератора понад номінальну потужність.
• Перегрів генератора через недостатнє охолодження або роботу в умовах високої температури.
• Короткі замикання на навантаженні генератора.
• Вплив вологи, пилу та хімічних речовин, які руйнують ізоляційний шар обмотки генератора.
• Механічні пошкодження генератора під час транспортування або експлуатації.
• Природне старіння ізоляційних матеріалів обмотки генератора.
Перемотка обмотки генератора - це економічно виправдане рішення, яке дозволяє відновити працездатність генератора за ціною, значно нижчою за покупку нового пристрою. Вона дає змогу продовжити термін служби обладнання на роки та зберегти всі заводські характеристики генератора.
Основні ознаки несправності обмотки генератора
Своєчасна діагностика обмотки генератора дозволяє виявити проблему на ранній стадії, коли ремонт генератора ще може бути відносно недорогим. Ось основні симптоми, що сигналізують про необхідність перемотки обмотки генератора:
• Відсутність вихідної напруги генератора. Генератор працює, але на виході немає напруги.
• Нестабільна робота генератора. Генератор працює з перебоями, напруга «плаває».
• Запах перегорілої ізоляції обмотки генератора. Характерний запах гару під час роботи генератора.
• Перегрів корпусу генератора. Обладнання стає надто гарячим навіть при невеликому навантаженні.
• Гудіння або сторонні шуми генератора. Це може свідчити про проблеми з обмоткою або підшипниками генератора.
• Зниження потужності генератора. Генератор не витягує навантаження, яке раніше було йому під силу.
• Часте спрацьовування захисту генератора. Автоматичні вимикачі відключають генератор без видимих причин.
• Іскріння на щітках генератора. Це може вказувати на проблеми з обмоткою ротора генератора.
Якщо ви помітили один або кілька з цих симптомів несправності генератора, не зволікайте - замовте діагностику генератора у фахівців. Вчасне звернення допоможе уникнути повного виходу з ладу обладнання та значно знизить вартість відновлення генератора.
Діагностика обмотки генератора: як визначити характер пошкодження
Перш ніж приймати рішення про перемотку обмотки генератора, необхідно провести повну діагностику генератора. Це дозволить точно визначити причину несправності генератора та оцінити обсяг необхідних робіт.
Попередня перевірка обмотки генератора мультиметром
Базову діагностику обмотки генератора можна виконати за допомогою мультиметра:
• Перевірка опору обмоток генератора. Прилад повинен показати невелике значення опору, обмотки генератора мають «дзвонитися».
• Перевірка генератора на замикання на корпус. Між обмоткою та корпусом генератора не повинно бути електричного контакту.
• Перевірка генератора на міжвиткове замикання. При міжвитковому замиканні опір обмотки генератора буде значно нижчим за норму.
Професійна діагностика обмотки генератора
Для точного визначення стану обмотки генератора фахівці сервісних центрів використовують спеціалізоване обладнання для діагностики генераторів:
• Вимірювачі опору ізоляції (мегаомметри) для генераторів. Дозволяють оцінити стан ізоляції обмотки генератора при високій напрузі.
• Тестери обмоток генераторів. Спеціалізовані прилади для виявлення міжвиткових замикань в обмотці генератора.
• Термографічне обстеження генератора. Дозволяє виявити ділянки перегріву обмотки генератора.
На основі результатів діагностики генератора приймається рішення: чи достатньо провести частковий ремонт генератора, чи необхідна повна перемотка обмотки генератора.
Етапи перемотки обмотки генератора: повний технологічний процес
Перемотка обмотки генератора - це багатоетапний процес, який потребує високої кваліфікації та спеціального обладнання для ремонту генераторів. Розглянемо кожен етап детально.
Демонтаж та розбирання генератора
Перший етап перемотки обмотки генератора - це повне розбирання генератора:
• Відключення генератора від усіх комунікацій (електричних проводів, паливних шлангів тощо).
• Демонтаж генератора з робочого місця.
• Розбирання корпусу генератора та вилучення статора та ротора.
• Очищення всіх деталей генератора від пилу, бруду, нагару та старих залишків лаку.
Видалення старої обмотки генератора
Стара пошкоджена обмотка генератора повністю видаляється. Для цього використовуються різні методи:
• Механічне видалення обмотки генератора - вибивання проводів з пазів статора.
• Термічне видалення обмотки генератора - випалювання старої обмотки в спеціальній печі.
Після видалення обмотки генератора пази статора ретельно очищуються від залишків ізоляції та лаку.
Підготовка до намотування обмотки генератора
Цей етап перемотки обмотки генератора включає:
• Розрахунок параметрів нової обмотки генератора. Кількість витків, переріз проводу, схема з'єднання повинні повністю відповідати заводським характеристикам генератора.
• Складання схеми обмотки генератора. Важливо правильно визначити початок та кінець кожної фази обмотки генератора.
• Встановлення ізоляційних прокладок у пази статора генератора. Використовуються спеціальні матеріали - пресшпан або синтофлекс.
Намотування нової обмотки генератора
Найвідповідальніший етап перемотки обмотки генератора - безпосереднє намотування:
• Намотування обмотки генератора виконується спеціалізованим намоточним обладнанням з функцією лічильника витків.
• Провід для обмотки генератора має бути мідним, з визначеним перерізом.
• Намотування кожної фази обмотки генератора виконується в різні боки.
• Провід обмотки генератора має безперервно переходити з паза в паз.
• Якість намотування обмотки генератора контролюється на кожному етапі.
Ізоляція та просочення обмотки генератора
Після завершення намотування обмотка генератора потребує надійної ізоляції та захисту:
• Встановлення ізоляційних прокладок поверх обмотки генератора.
• Просочення обмотки генератора спеціальними термостійкими лаками, які захищають від вологи, вібрацій та високих температур.
• Сушка обмотки генератора в спеціальній печі або під інфрачервоними лампами.
Складання та тестування генератора
Фінальний етап перемотки обмотки генератора - це складання генератора та його повне тестування:
• Складання статора та ротора генератора в корпус.
• Перевірка відсутності замикань між фазами обмотки генератора.
• Тестування генератора під навантаженням.
• Вимірювання вихідної напруги та частоти генератора.
• Перевірка генератора на відсутність перегріву та сторонніх шумів.
Перемотка статора та ротора генератора: у чому різниця
Перемотка обмотки генератора може виконуватися як на статорі, так і на роторі генератора. Це два різних види робіт з генератором:

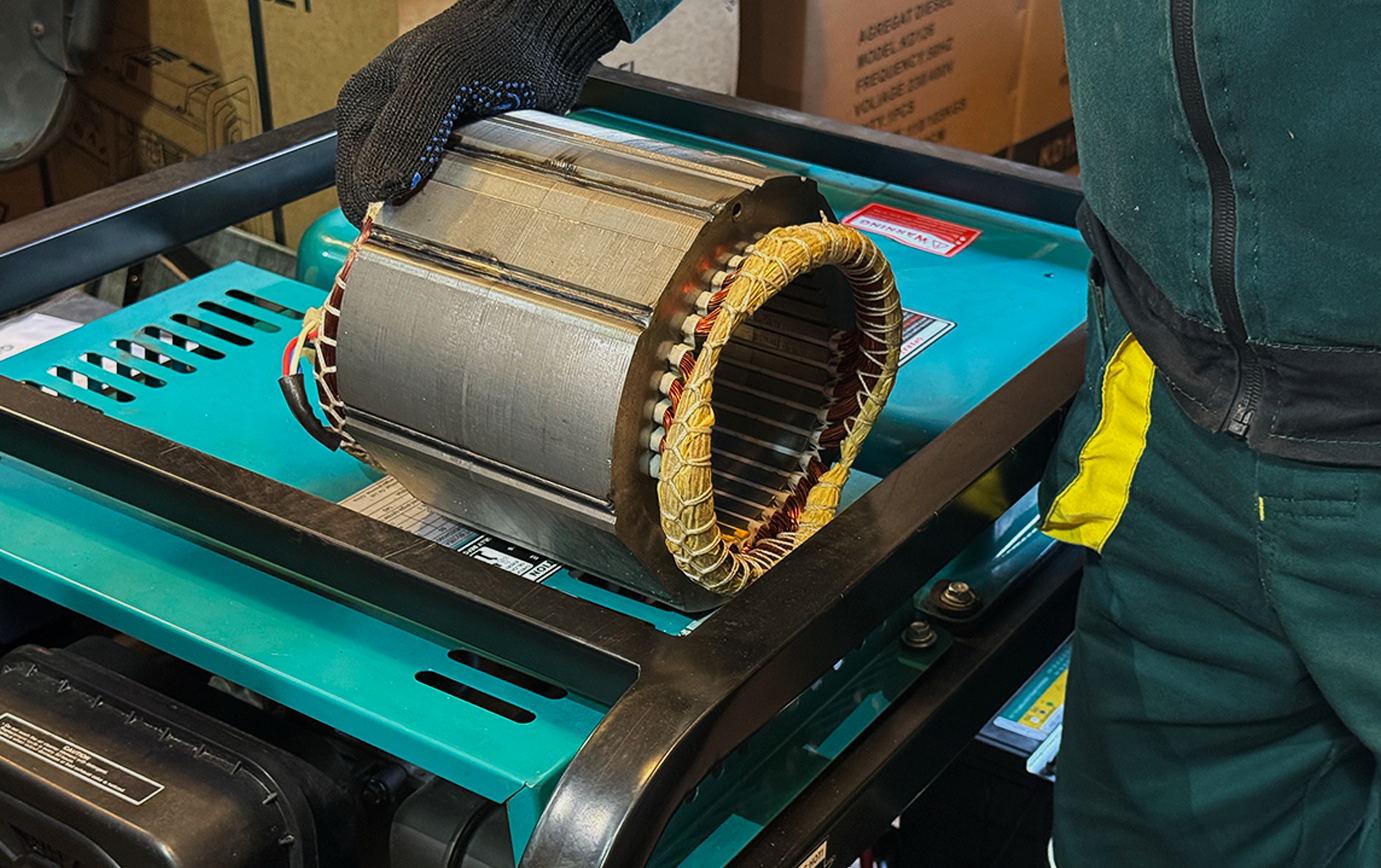

Перемотка статора генератора
Статор генератора - це нерухома частина генератора, на якій розміщена основна обмотка, що виробляє змінний струм. Перемотка статора генератора виконується при:
• Міжвитковому замиканні в обмотці статора генератора.
• Замиканні обмотки статора генератора на корпус.
• Обриві однієї або кількох фаз обмотки статора генератора.
• Зносі ізоляції обмотки статора генератора через старіння або перегрів.
Перемотка статора генератора - це складніший процес, який потребує більше часу та кваліфікації.
Перемотка ротора генератора
Ротор генератора - це обертова частина генератора, яка створює магнітне поле. Перемотка ротора генератора виконується при:
• Пошкодженні обмотки ротора генератора.
• Зносі контактних кілець ротора генератора.
• Обриві або короткому замиканні в обмотці ротора генератора.
Вартість перемотки статора та ротора генератора може відрізнятися залежно від складності робіт.
Перемотка обмотки генератора своїми руками: ризики та рекомендації
Дехто намагається виконати перемотку обмотки генератора самостійно, щоб заощадити. Однак це пов'язано з великими ризиками для генератора:
• Відсутність спеціального обладнання для перемотки генератора. Якісне намотування обмотки генератора потребує намоточного станка з лічильником витків.
• Складність розрахунків обмотки генератора. Неправильний розрахунок кількості витків або перерізу проводу призведе до некоректної роботи генератора.
• Ризик пошкодження генератора. Неправильне виконання робіт може призвести до повного виходу з ладу генератора.
• Втрата гарантії на генератор. Самостійне втручання анулює гарантію виробника генератора.
• Небезпека ураження електричним струмом при роботі з генератором. Роботи з обмотками генератора виконуються під напругою.
Фахівці рекомендують довіряти перемотку обмотки генератора професіоналам, які мають необхідне обладнання, досвід та надають гарантію на виконані роботи з генератором.
Вартість перемотки обмотки генератора
Ціна перемотки обмотки генератора залежить від багатьох факторів:
• Тип генератора - автомобільний, побутовий або промисловий.
• Потужність генератора - чим потужніший пристрій, тим дорожча перемотка обмотки генератора.
• Обсяг робіт з генератором - перемотка статора генератора коштує дорожче, ніж перемотка ротора генератора.
• Необхідність заміни додаткових деталей генератора - контактних кілець, підшипників, щіток.
• Вартість матеріалів для перемотки генератора - мідного проводу, ізоляційних матеріалів, лаків.
Орієнтовна вартість перемотки обмотки генератора:
• Перемотування статора або ротора бензогенератора - від 1800 грн.
• Перемотка промислових генераторів - може сягати 10 000-100 000 грн і більше залежно від потужності генератора.
Для точного розрахунку вартості перемотки обмотки генератора рекомендується звернутися до сервісного центру та замовити професійну діагностику генератора. Багато компаній пропонують безкоштовну діагностику генератора при замовленні ремонту.
Як вибрати сервісний центр для перемотки обмотки генератора
Вибір виконавця для перемотки обмотки генератора - відповідальне завдання. Від якості робіт залежить подальша працездатність дорогого обладнання. Ось на що варто звернути увагу при виборі сервісного центру для перемотки генератора:
• Спеціалізація сервісного центру. Обирайте компанію, яка професійно займається ремонтом та перемоткою саме генераторів.
• Досвід та кваліфікація фахівців з ремонту генераторів. Фахівці повинні мати досвід роботи з різними типами генераторів та обмоток.
• Наявність обладнання для ремонту генераторів. Сервіс повинен мати намоточні станки, сушильні печі, випробувальне обладнання для генераторів.
• Оригінальні матеріали для генераторів. Компанія повинна використовувати якісні мідні проводи, ізоляційні матеріали та лаки для генераторів.
• Гарантія на роботи з генератором. Відповідальна компанія надає гарантію на виконані роботи та використані матеріали для генератора.
• Відгуки про сервісний центр. Ознайомтеся з відгуками реальних клієнтів про ремонт генераторів.
• Прозора ціна на перемотку генератора. Вартість робіт має бути узгоджена заздалегідь.
Профілактика - як уникнути перемотки обмотки генератора
Найкращий ремонт генератора - це той, якого вдалося уникнути. Регулярне технічне обслуговування та правильна експлуатація значно подовжують ресурс обмотки генератора:
• Дотримуйтесь регламенту ТО генератора. Своєчасно виконуйте планове технічне обслуговування генератора.
• Не перевантажуйте генератор. Робота генератора в межах номінальної потужності - запорука довговічності обмотки.
• Забезпечте вентиляцію генератора. Генератор потребує вільного простору для охолодження.
• Регулярно очищуйте генератор від пилу. Пил та бруд можуть спричинити перегрів обмотки генератора.
• Захищайте генератор від вологи. Вода та конденсат руйнують ізоляцію обмотки генератора.
• Періодично перевіряйте стан обмотки генератора. Вчасне виявлення проблем допомагає уникнути дорогого ремонту генератора.
Висновок
Перемотка обмотки генератора - це складний та відповідальний процес, який потребує професійного підходу. Вона дозволяє повернути вашому обладнанню друге життя, відновити його потужність та надійність. Своєчасна діагностика генератора, правильний вибір виконавця та якісне виконання робіт - запорука успішного відновлення генератора.
Пам'ятайте: економія на технічному обслуговуванні генератора та спроби самостійної перемотки обмотки без необхідних знань можуть призвести до ще більших витрат у майбутньому. Довірте перемотку обмотки генератора професіоналам - і ваше обладнання віддячить вам безперебійною роботою протягом багатьох років.
Щоб замовити діагностику або перемотку обмотки генератора, зверніться до нашого сервісного центру. Ми гарантуємо якість виконаних робіт, пропонуємо конкурентну ціну на всі види послуг та використовуємо лише оригінальні матеріали для генераторів.
