Регулировка клапанов генератора: полное руководство по диагностике и настройке газораспределительного механизма

Любой двигатель внутреннего сгорания генератора — это сложная система взаимосвязанных механизмов, где даже незначительное отклонение от нормы может привести к серьезным последствиям. Одним из ключевых элементов, определяющих стабильность работы силового агрегата генератора, является клапанный механизм. Именно клапаны генератора отвечают за своевременное поступление топливно-воздушной смеси в цилиндры и выпуск отработавших газов.
Со временем под воздействием высоких температур, вибраций и естественного износа тепловые зазоры клапанов генератора увеличиваются. Это приводит к падению мощности, нестабильной работе двигателя генератора, затрудненному запуску и даже к прогару клапанов. В таких случаях единственным эффективным решением становится регулировка клапанов генератора.
Это ответственная процедура, которая требует внимательности, аккуратности и соблюдения четкой последовательности действий. В этом материале мы подробно разберем, что такое клапанный механизм генератора, какие симптомы указывают на необходимость регулировки, как проводится диагностика, из каких этапов состоит процедура настройки и почему профессиональный подход является залогом долговечности вашего оборудования.

 Что такое клапанный механизм генератора и почему он требует регулировки

Клапанный механизм генератора — это система, которая обеспечивает газообмен в двигателе внутреннего сгорания. Он состоит из впускных и выпускных клапанов, пружин, коромысел (или толкателей) и распределительного вала генератора.
Впускные клапаны генератора открываются для подачи топливно-воздушной смеси в цилиндр, а выпускные — для вывода отработавших газов.
Во время работы двигателя генератора клапаны нагреваются до очень высоких температур и расширяются. Для компенсации этого теплового расширения между клапаном генератора и коромыслом (или толкателем) предусмотрен специальный зазор — тепловой зазор.
Если этот зазор слишком маленький, клапан генератора не закрывается полностью, что приводит к потере компрессии и прогару клапана. Если зазор слишком большой, клапан генератора открывается позже и закрывается раньше, что снижает мощность двигателя генератора и вызывает характерный металлический стук.
Регулировка клапанов генератора — это процедура восстановления правильных тепловых зазоров путем подкручивания регулировочных винтов или замены толкателей. Она имеет критическое значение для поддержания оптимальной работы двигателя генератора.

 Основные признаки необходимости регулировки клапанов генератора: как вовремя распознать проблему

Регулировка клапанов генератора — не та процедура, которую стоит откладывать на потом. Своевременная диагностика двигателя генератора позволяет выявить проблему на ранней стадии, когда ремонт еще может быть относительно недорогим.
Вот основные симптомы, сигнализирующие о необходимости регулировки клапанов генератора:
Характерный металлический стук в двигателе генератора. Самый очевидный признак увеличенного теплового зазора клапанов генератора. Стук слышен в районе клапанной крышки и усиливается с увеличением оборотов двигателя генератора. Этот звук возникает из-за того, что коромысло генератора начинает «отбивать» по клапану из-за слишком большого зазора.
Затрудненный запуск двигателя генератора. Если зазор клапана генератора слишком маленький, клапан не закрывается полностью, компрессия в цилиндре падает, и двигатель генератора тяжело запускается, особенно на холодную.
Снижение мощности генератора. Генератор не справляется с нагрузкой, которую раньше выдерживал. Двигатель генератора работает «вяло», обороты падают под нагрузкой.
Нестабильная работа генератора на холостом ходу. Двигатель генератора может троить, работать неравномерно или даже глохнуть.
Прогар клапанов генератора. Это самое серьезное последствие несвоевременной регулировки клапанов генератора. При слишком маленьком зазоре клапан не закрывается полностью, горячие газы проходят через него, вызывая перегрев и разрушение клапана и его седла. Прогоревший клапан генератора требует дорогостоящего ремонта или даже замены головки блока цилиндров двигателя генератора.
Увеличение расхода топлива генератором. Из-за неправильной работы клапанного механизма генератора двигатель работает менее эффективно, что приводит к повышенному расходу топлива.
Как отмечают специалисты, регулировка клапанов генератора — это то, что игнорируют 90% владельцев. Но именно эта процедура является ключевой для долговечности двигателя генератора.

 Причины увеличения зазоров клапанов генератора

Почему происходит увеличение зазоров клапанов генератора? Основные причины следующие:
Использование топлива низкого качества для генератора. Некачественное топливо приводит к образованию нагара на клапанах генератора и их седлах, что ускоряет износ механизма.
Раннее зажигание в двигателе генератора. Это может вызвать детонацию — удар в обратную сторону, который приводит к деформации деталей клапанного механизма генератора.
Проблемы в работе декомпрессора двигателя генератора. Декомпрессор облегчает запуск двигателя генератора, но его неисправность может влиять на зазоры клапанов.
Естественное старение и износ деталей клапанного механизма генератора. Со временем клапаны, их седла и толкатели генератора изнашиваются, что приводит к увеличению зазоров.
Если вовремя не решить проблему с клапанным механизмом генератора, это может привести к выходу из строя клапанов и заклиниванию двигателя генератора. Нередко в таких запущенных случаях требуется замена блока генератора в сборе с клапанами.

 Периодичность регулировки клапанов генератора: как часто нужно проверять

Периодичность регулировки клапанов генератора зависит от интенсивности эксплуатации генератора и рекомендаций производителя. Однако существуют общие правила:
Каждые 100–150 моточасов работы генератора. Это стандартная рекомендация для большинства двигателей генераторов.
Один раз в год. Если генератор используется нечасто, рекомендуется проводить регулировку клапанов генератора хотя бы раз в год.
После капитального ремонта двигателя генератора. Если двигатель генератора разбирался, регулировка клапанов является обязательной.
Лучше всего сверяться с инструкцией к вашему конкретному генератору. Некоторые производители рекомендуют проводить регулировку клапанов генератора уже после первых 20–50 часов работы (после обкатки).

 Нормы тепловых зазоров для разных двигателей генераторов

Тепловые зазоры клапанов генератора зависят от типа двигателя. Вот ориентировочные значения для большинства двигателей генераторов с воздушным охлаждением (типы 168F, 170F, 188F):
Впускной клапан генератора: 0,10–0,15 мм.
Выпускной клапан генератора: 0,15–0,20 мм.
Важно! Это усредненные значения для генераторов. Для получения точных данных всегда обращайтесь к инструкции по эксплуатации вашего генератора. Для некоторых моделей генераторов зазоры клапанов могут отличаться. Например, в некоторых источниках указываются значения 0,10–0,15 мм для впускного и 0,15–0,20 мм для выпускного клапанов генератора.

 Пошаговая инструкция по регулировке клапанов генератора

Регулировка клапанов генератора — это процедура, которая требует внимательности и аккуратности. Вот пошаговая инструкция для большинства бензиновых генераторов.

 Необходимые инструменты и материалы для регулировки клапанов генератора

Для регулировки клапанов генератора вам понадобятся:
Набор рожковых и торцевых ключей для работы с генератором.
Щуп для проверки зазоров клапанов генератора (набор автомобильных щупов).
Отвертка.
Чистая ветошь.
Новая прокладка клапанной крышки генератора (при необходимости).

 Этапы регулировки клапанов генератора

1. Подготовка двигателя генератора.
Дайте двигателю генератора полностью остыть. Регулировка клапанов генератора выполняется на холодном двигателе.
2. Снятие клапанной крышки генератора.
Торцевым ключом открутите клапанную крышку сбоку генератора. Обычно она удерживается 4 винтами. Аккуратно снимите крышку генератора, стараясь не повредить прокладку.
3. Установка поршня генератора в верхнюю мертвую точку (ВМТ) такта сжатия.
Это ключевой момент регулировки клапанов генератора. Необходимо провернуть коленчатый вал так, чтобы поршень первого цилиндра двигателя генератора находился в ВМТ такта сжатия. В этот момент оба клапана генератора (впускной и выпускной) будут закрыты, а коромысла генератора будут свободными.
Для этого:
снимите свечу зажигания генератора;
поворачивайте коленчатый вал генератора за маховик (обычно за крыльчатку вентилятора) по часовой стрелке;
следите за впускным клапаном генератора: когда он откроется, а затем закроется — это такт сжатия;
продолжайте вращать вал генератора, пока метка на маховике не совпадет с меткой на корпусе двигателя генератора (обычно обозначенной «T» или «ВМТ»).

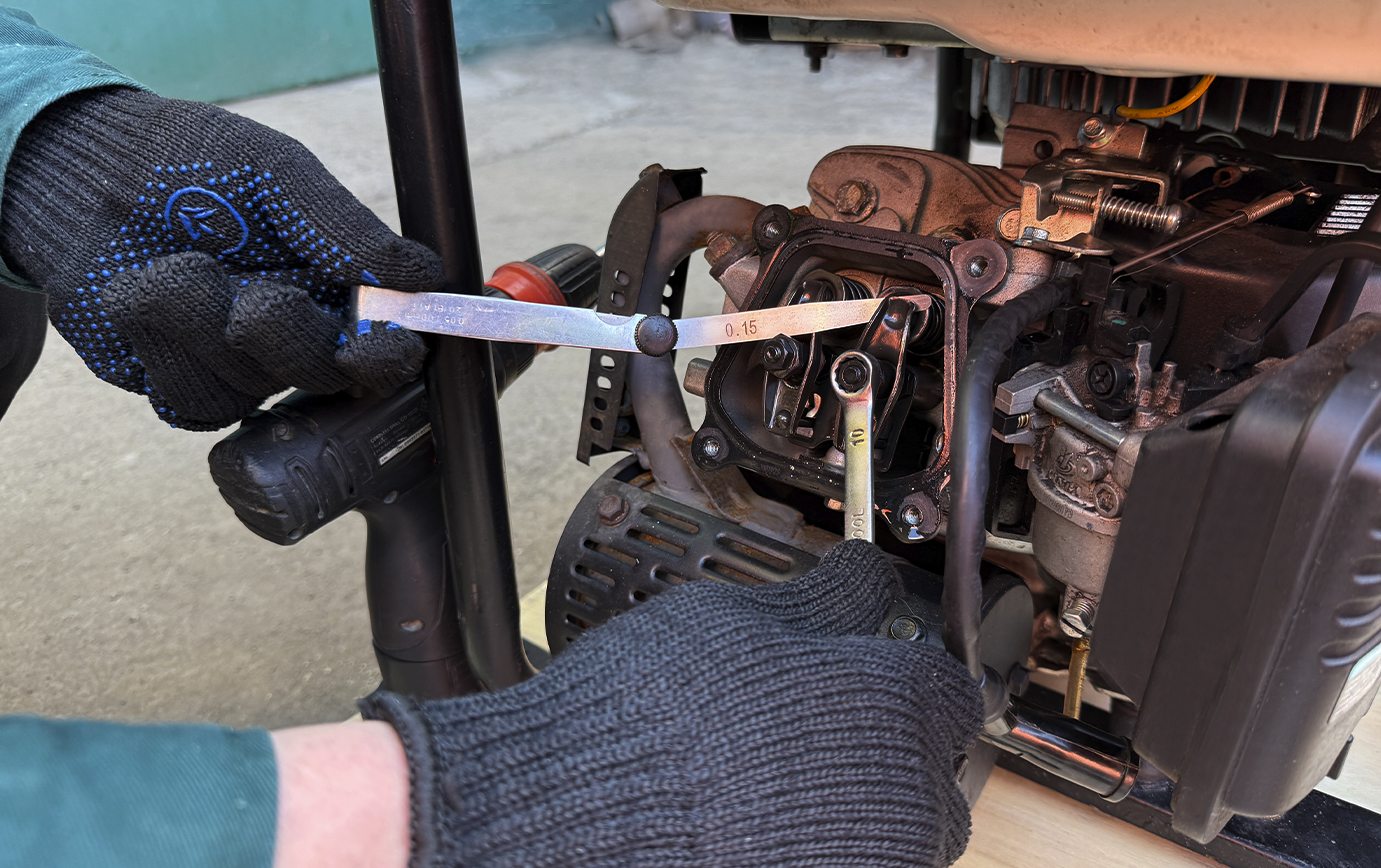

4. Проверка зазоров клапанов генератора.
Вставьте щуп соответствующей толщины между клапаном генератора и коромыслом (или толкателем). Щуп должен проходить с легким усилием, но не слишком свободно и не слишком туго. Сначала проверьте впускной клапан генератора, затем выпускной.
5. Регулировка зазоров клапанов генератора.
Если зазор не соответствует норме, его необходимо отрегулировать:
ослабьте контргайку на регулировочном винте коромысла генератора;
вращая регулировочный винт, установите необходимый зазор клапана генератора, контролируя его щупом;
затяните контргайку, удерживая регулировочный винт генератора от проворачивания;
повторно проверьте зазор клапана генератора — он не должен измениться после затяжки.
6. Проверка второго клапана генератора.
Повторите процедуру регулировки для второго клапана генератора.
7. Сборка клапанного механизма генератора.
Установите клапанную крышку генератора на место с новой прокладкой (если старая повреждена). Затяните крепежные винты генератора.
8. Проверка работы генератора после регулировки.
Запустите генератор и убедитесь, что посторонние шумы исчезли, а двигатель генератора работает стабильно.
Важно! Для разных моделей генераторов процедура регулировки клапанов может отличаться. Например, на некоторых двигателях генераторов для доступа к клапанному механизму может потребоваться снятие топливного бака или ручного стартера генератора. Всегда сверяйтесь с инструкцией к вашему генератору.

 Регулировка клапанов генератора своими руками: риски и рекомендации

Некоторые пытаются выполнить регулировку клапанов генератора самостоятельно, чтобы сэкономить. Однако это связано с определенными рисками для генератора:
Неправильная установка ВМТ двигателя генератора. Если установить поршень генератора не на такт сжатия, регулировка клапанов будет выполнена неправильно, что может привести к серьезным проблемам с двигателем генератора.
Неправильный выбор щупа для клапанов генератора. Использование щупа неправильной толщины приведет к некорректному зазору клапанов генератора.
Повреждение резьбы регулировочных винтов генератора. Неосторожная затяжка контргаек может повредить резьбу в клапанном механизме генератора.
Отсутствие опыта работы с генератором. Без опыта сложно правильно определить усилие при прохождении щупа клапанов генератора.
Специалисты рекомендуют доверять регулировку клапанов генератора профессионалам, которые имеют необходимый опыт и предоставляют гарантию на выполненные работы.

 Как выбрать сервисный центр для регулировки клапанов генератора

Если вы решили заказать регулировку клапанов генератора у профессионалов, обратите внимание на следующие моменты при выборе сервисного центра для генератора:
Специализация сервисного центра. Выбирайте компанию, которая профессионально занимается ремонтом и обслуживанием именно генераторов.
Опыт и квалификация специалистов по генераторам. Специалисты должны иметь опыт работы с различными типами двигателей и клапанных механизмов генераторов.
Наличие запчастей для генераторов. Важно, чтобы сервис имел доступ к оригинальным прокладкам и другим расходным материалам для генераторов.
Гарантия на работы с генератором. Ответственная компания предоставляет гарантию на выполненные работы по регулировке клапанов генератора.
Отзывы о сервисном центре. Ознакомьтесь с отзывами реальных клиентов об обслуживании генераторов.

 Стоимость регулировки клапанов генератора

Цена регулировки клапанов генератора зависит от типа двигателя и сложности доступа к клапанному механизму. Ориентировочная стоимость услуги по регулировке клапанов генератора составляет:
Регулировка клапанов бензинового генератора — от 500 до 1500 грн.
Регулировка клапанов дизельного генератора — от 800 до 2000 грн.
Для точного расчета стоимости регулировки клапанов генератора рекомендуется обратиться в сервисный центр и заказать диагностику клапанного механизма генератора.

Профилактика — как избежать проблем с клапанным механизмом генератора

Лучший ремонт генератора — тот, которого удалось избежать. Регулярное техническое обслуживание и правильная эксплуатация значительно продлевают ресурс клапанного механизма генератора:
Соблюдайте регламент регулировки клапанов генератора. Проводите регулировку клапанов генератора каждые 100–150 моточасов.
Используйте качественное топливо для генератора. Некачественное топливо способствует образованию нагара и ускоряет износ клапанов генератора.
Регулярно меняйте воздушный фильтр генератора. Загрязненный фильтр приводит к обогащению смеси и образованию нагара в двигателе генератора.
Своевременно реагируйте на посторонние звуки в двигателе генератора. Если появился стук в районе клапанной крышки генератора — не откладывайте диагностику.
Проводите плановое техническое обслуживание генератора. Включите проверку клапанов генератора в общий график ТО.

 Вывод

Регулировка клапанов генератора напрямую влияет на три ключевых параметра работы двигателя: компрессию в цилиндрах, стабильность холостых оборотов и расход топлива.
Своевременно установленные тепловые зазоры предотвращают прогар клапанов, устраняют характерный металлический стук и обеспечивают легкий запуск генератора в любое время года. Игнорирование этой процедуры приводит к постепенному снижению мощности, которое владельцы часто списывают на «старость» двигателя, хотя на самом деле проблема решается простой регулировкой.
Если вы заметили, что генератор стал работать громче, тяжелее запускаться или потерял прежнюю мощность — не спешите делать выводы о серьезной поломке. Часто достаточно проверить и отрегулировать клапаны, чтобы двигатель генератора снова работал как новый. Обратитесь к специалистам, которые выполнят эту работу точно и с гарантией результата.
