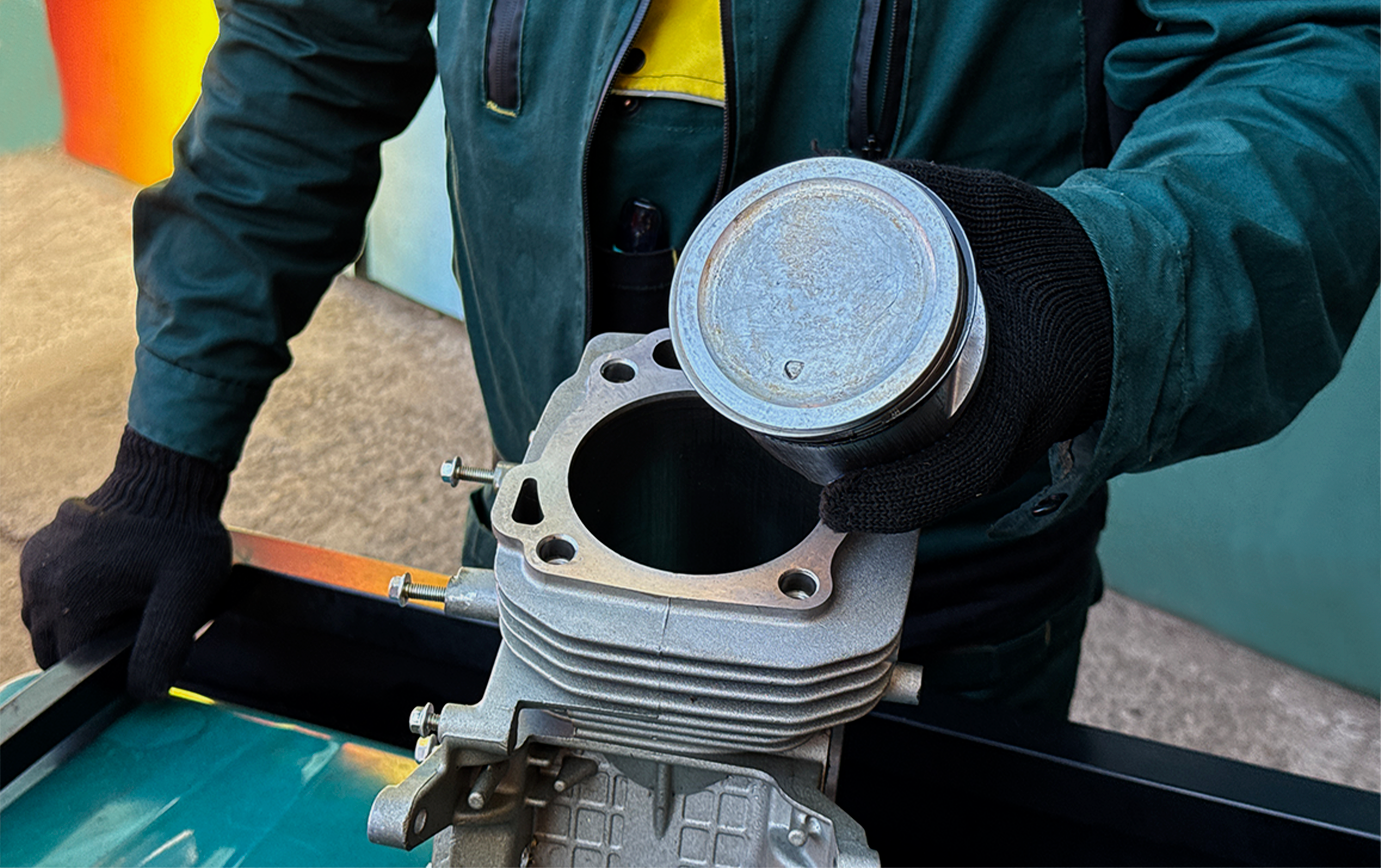

Ремонт поршневої групи генератора: повне керівництво з діагностики та відновлення двигуна
Двигун внутрішнього згоряння - це складна система, де кожен елемент виконує свою унікальну функцію. Одним із найважливіших вузлів, що визначає ресурс і продуктивність силового агрегату генератора, є поршнева група. Саме вона відповідає за створення необхідної компресії, перетворення енергії згоряння палива на механічну роботу та забезпечення ефективної роботи двигуна генератора. З часом, під впливом високих температур, тертя та навантажень, деталі поршневої групи генератора неминуче зношуються. Це призводить до падіння потужності, збільшення витрати палива та оливи, а також до проблем із запуском обладнання генератора. Коли звичайне технічне обслуговування генератора вже не допомагає, єдиним ефективним рішенням стає ремонт поршневої групи. Це відповідальна та технологічно складна процедура, яка потребує професійних знань, спеціального обладнання та значного часу. У цьому матеріалі ми детально розберемо, що входить до поршневої групи генератора, які симптоми вказують на її знос, як проводиться діагностика, з яких етапів складається ремонт, скільки це коштує та як правильно вибрати виконавця.
Що таке поршнева група генератора і чому вона так важлива
Поршнева група генератора - це сукупність деталей, які забезпечують герметизацію камери згоряння та передачу зусилля від тиску газів до колінчастого вала двигуна генератора. До її складу входять такі основні елементи:
• Поршень генератора. Це рухома деталь циліндричної форми, яка сприймає тиск газів під час згоряння паливно-повітряної суміші та передає зусилля через шатун на колінчастий вал генератора. Поршень виготовляється з алюмінієвих сплавів або чавуну та має складну геометрію з канавками для поршневих кілець.
• Поршневі кільця генератора. Це пружні розрізні елементи, які встановлюються в канавки поршня генератора. Вони виконують кілька критично важливих функцій: герметизацію камери згоряння (компресійні кільця), відведення тепла від поршня до стінок циліндра та знімання надлишків оливи зі стінок циліндра (оливознімні кільця).
• Поршневий палець генератора. Це циліндричний стрижень, який з'єднує поршень із шатуном генератора. Він забезпечує шарнірне з'єднання, що дозволяє поршню змінювати напрямок руху в мертвих точках.
• Шатун генератора. Це деталь, яка з'єднує поршень із колінчастим валом і передає зусилля від поршня до вала генератора.
• Циліндр (або гільза циліндра) генератора. Це робоча поверхня, по якій рухається поршень генератора. Від стану поверхні циліндра залежить герметичність та ресурс усієї поршневої групи.
Поршнева група генератора працює в екстремальних умовах: високі температури (до 2000°C у камері згоряння), великі механічні навантаження та агресивне хімічне середовище. Саме тому її деталі виготовляються зі спеціальних зносостійких матеріалів, а якість виготовлення та монтажу безпосередньо впливає на надійність і довговічність усього двигуна генератора.
Основні ознаки зносу поршневої групи генератора: як вчасно розпізнати проблему
Своєчасна діагностика поршневої групи генератора дозволяє виявити проблему на ранній стадії, коли ремонт ще може бути відносно недорогим. Ось основні симптоми, що сигналізують про необхідність втручання в поршневу групу генератора:
• Збільшення витрати моторної оливи в генераторі. Якщо рівень оливи постійно знижується, а видимих витоків немає - це ознака того, що олива потрапляє в камеру згоряння через зношені поршневі кільця генератора. У деяких випадках витрата оливи може сягати 1 літра на 100 годин роботи генератора.
• Синій або сизий дим з вихлопної труби генератора. Характерний синій колір вихлопних газів свідчить про згоряння моторної оливи в циліндрах генератора. Це один з найбільш очевидних сигналів зносу поршневої групи.
• Зниження потужності генератора. Генератор не витягує навантаження, яке раніше було йому під силу, двигун генератора працює «мляво», оберти падають під навантаженням.
• Утруднений запуск генератора. Зниження компресії через зношені поршневі кільця або циліндр генератора ускладнює запуск двигуна, особливо в холодну пору року.
• Незвичайні шуми в двигуні генератора. Металевий стукіт, особливо на холодному двигуні, може свідчити про збільшені зазори між поршнем і циліндром або знос поршневого пальця генератора.
• Підвищена витрата палива генератором. Через неповне згоряння паливно-повітряної суміші внаслідок низької компресії двигун генератора споживає більше пального.
• Замаслення свічок запалювання генератора. Накип або маслянистий наліт на свічках генератора - явна ознака потрапляння оливи в камеру згоряння через зношені поршневі кільця.
• Продування картера генератора. Якщо при знятій маслозаливній горловині відчувається сильний тиск газів - це ознака прориву газів через зношену поршневу групу генератора.
• Білий дим з вихлопної труби гарячого двигуна генератора під навантаженням. Це може свідчити про потрапляння охолоджувальної рідини в камеру згоряння через пошкоджену прокладку головки блоку циліндрів, що часто є наслідком перегріву двигуна генератора.
Якщо ви помітили один або кілька з цих симптомів у вашому генераторі, не зволікайте - замовте діагностику у фахівців. Несвоєчасне звернення може призвести до значно дорожчого ремонту двигуна генератора або навіть до повної заміни.
Діагностика поршневої групи генератора: як визначити стан двигуна
Перш ніж приймати рішення про ремонт поршневої групи генератора, необхідно провести повну діагностику двигуна. Це дозволить точно визначити причину несправності генератора, оцінити ступінь зносу деталей та обсяг необхідних робіт.
Попередня перевірка та візуальний огляд поршневої групи генератора
Перший етап діагностики поршневої групи генератора - це візуальний огляд двигуна та перевірка базових параметрів:
• Перевірка рівня та стану моторної оливи в генераторі. Якщо олива має чорний колір, запах гару або в ній видно металеву стружку - це серйозна ознака зносу поршневої групи генератора.
• Перевірка рівня охолоджувальної рідини генератора. Зниження рівня може свідчити про витік або проблеми з прокладкою головки блоку двигуна генератора.
• Огляд свічок запалювання генератора (для бензинових двигунів). Маслянистий наліт або чорний нагар - ознака зносу поршневих кілець генератора.
Вимірювання компресії двигуна генератора
Вимірювання компресії двигуна генератора - це основний та найточніший метод діагностики стану поршневої групи та клапанного механізму. Процедура виконується за допомогою спеціального приладу - компресометра:
1. Прогрійте двигун генератора до робочої температури.
2. Викрутіть усі свічки запалювання генератора.
3. Вкрутіть компресометр у свічковий отвір першого циліндра двигунa генератора.
4. Проверніть колінчастий вал генератора стартером на кілька обертів.
5. Зафіксуйте показник компресії двигунa генератора та порівняйте з нормою для вашого двигунa.
6. Повторіть процедуру для всіх циліндрів генератора.
Для уточнення діагностики поршневої групи генератора використовується метод «з маслом»: у циліндр генератора через свічковий отвір заливається 10-15 мл моторної оливи, після чого вимірювання компресії повторюється. Якщо показник значно зріс - це підтверджує знос саме поршневої групи генератора. Якщо не змінився - проблема, найімовірніше, в клапанах або прокладці головки блоку двигунa генератора.
Вимірювання розрідження у впускному колекторі генератора
Цей метод дозволяє оцінити герметичність клапанів та поршневої групи генератора. Вимірювання проводиться за допомогою вакуумметра, підключеного до впускного колектора двигунa генератора. Відхилення показників від норми свідчать про порушення герметичності поршневої групи генератора.
Дефектовка поршневої групи генератора після розбирання двигуна
Найточніша діагностика поршневої групи генератора можлива лише після повного розбирання двигуна. На цьому етапі фахівці сервісного центру оцінюють:
• Стан поверхні циліндра генератора (наявність рисок, задирів, слідів зносу, овальності).
• Стан поршневих кілець генератора (ступінь зносу, пружність, зазор у замку).
• Стан канавок поршня генератора під кільця (наявність закоксовування, деформацій).
• Стан поршневого пальця генератора та його посадкових отворів.
• Стан шатуна генератора та його втулок.
• Наявність тріщин, сколів або інших механічних пошкоджень деталей поршневої групи генератора.
Види ремонту поршневої групи генератора: від локального до капітального
Ремонт поршневої групи генератора може бути різного обсягу - від заміни окремих деталей до повної заміни всього комплекту. Вибір конкретного виду ремонту залежить від ступеня зносу та стану інших компонентів двигунa генератора.
Заміна поршневих кілець генератора
Це найпоширеніший вид ремонту поршневої групи генератора. Заміна поршневих кілець генератора виконується при:
• Підвищеній витраті оливи в генераторі.
• Зниженні компресії двигунa генератора, яке відновлюється методом «з маслом».
• Закоксовуванні кілець у канавках поршня генератора.
Процедура включає демонтаж головки блоку та піддону картера генератора, витягування поршнів, очищення канавок, встановлення нових кілець та складання двигунa генератора. Цей ремонт не потребує розточування циліндрів і є відносно недорогим.
Заміна поршня генератора
Заміна поршня генератора виконується при:
• Механічних пошкодженнях поршня генератора (тріщини, сколи, оплавлення).
• Зносі канавок для поршневих кілець генератора.
• Деформації поршня генератора через перегрів.
• Зносі отвору під поршневий палець генератора.
При заміні поршня генератора зазвичай також замінюються поршневі кільця та поршневий палець.
Розточування та гільзування циліндрів генератора
Якщо поверхня циліндра генератора має значний знос, подряпини або задири, необхідне:
• Розточування циліндра генератора до ремонтного розміру з встановленням поршня збільшеного діаметра (ремонтного).
• Гільзування циліндра генератора - встановлення нової гільзи (втулки) замість зношеної.
Ці процедури потребують спеціального металообробного обладнання та високої кваліфікації. Вони виконуються в умовах спеціалізованої майстерні.
Капітальний ремонт поршневої групи генератора
Капітальний ремонт поршневої групи генератора передбачає повну заміну всіх зношених деталей: поршнів, поршневих кілець, пальців, втулок шатунів, а також розточування або гільзування циліндрів генератора. Такий ремонт проводиться при значному зносі двигунa генератора (зазвичай після 5000-10000 мотогодин) або після серйозної поломки.
Етапи ремонту поршневої групи генератора: повний технологічний процес
Ремонт поршневої групи генератора - це складний багатоетапний процес, який потребує високої кваліфікації та спеціального обладнання. Розглянемо кожен етап детально.
Демонтаж та розбирання двигуна генератора
Перший етап ремонту поршневої групи генератора - це підготовка двигунa до робіт:
1. Відключення акумулятора генератора та всіх комунікацій.
2. Злив моторної оливи та охолоджувальної рідини з генератора.
3. Демонтаж головки блоку циліндрів (ГБЦ) генератора.
4. Демонтаж піддону картера генератора.
5. Від'єднання шатунів генератора від колінчастого вала.
6. Витягування поршнів генератора з циліндрів.
Очищення та дефектовка деталей поршневої групи генератора
Після розбирання генератора всі деталі поршневої групи ретельно очищуються від нагару, відкладень та залишків оливи. Потім проводиться дефектовка:
• Вимірювання діаметра циліндрів генератора у декількох поясах для визначення зносу та овальності.
• Вимірювання зазорів у замках поршневих кілець генератора.
• Вимірювання зазорів між поршневими кільцями та канавками поршня генератора.
• Вимірювання зазору між поршнем і циліндром генератора.
• Візуальний та інструментальний контроль стану всіх деталей поршневої групи генератора.
За результатами дефектовки приймається рішення: які деталі поршневої групи генератора можна використовувати далі, а які потребують заміни.
Механічна обробка поршневої групи генератора
Якщо виявлено знос циліндрів генератора, виконується:
• Розточування циліндрів генератора до ремонтного розміру.
• Хонінгування - фінішна обробка поверхні циліндра генератора для створення оптимального мікрорельєфу, необхідного для притирання поршневих кілець.
• При необхідності - гільзування циліндрів генератора.
Ці операції виконуються на спеціальних верстатах з високою точністю.
Встановлення нових деталей поршневої групи генератора
Після механічної обробки виконується монтаж нових деталей поршневої групи генератора:
1. Встановлення поршневих кілець на поршні генератора. Кільця встановлюються в канавки за допомогою спеціального розтискного інструменту. Замки кілець розгортаються відносно один одного на 120° для забезпечення рівномірного ущільнення.
2. Встановлення поршневого пальця генератора (зазвичай із нагріванням поршня для вільної посадки).
3. Встановлення поршнів генератора у циліндри за допомогою спеціального пристосування для стискання поршневих кілець.
4. Підключення шатунів генератора до колінчастого вала з дотриманням моментів затягування.
Складання двигуна генератора та перевірка
Після заміни всіх зношених деталей поршневої групи двигун генератора збирається у зворотному порядку:
• Встановлення нової прокладки ГБЦ генератора.
• Встановлення головки блоку генератора з дотриманням моментів затягування.
• Встановлення піддону картера генератора.
• Заливка свіжої моторної оливи та охолоджувальної рідини в генератор.
• Запуск двигунa генератора та перевірка герметичності та відсутності сторонніх шумів.
Обкатка двигуна генератора після ремонту
Після ремонту поршневої групи генератора двигун обов'язково потребує обкатки. Це процес притирання нових деталей (особливо поршневих кілець до стінок циліндрів), який зазвичай триває 5-10 годин роботи зі змінним навантаженням. Після обкатки двигунa генератора необхідно замінити оливу та виконати контрольні вимірювання.
Ремонт поршневої групи генератора своїми руками: ризики та рекомендації
Дехто намагається виконати ремонт поршневої групи генератора самостійно, щоб заощадити. Однак це пов'язано з великими ризиками для генератора:
• Відсутність спеціального обладнання для генератора. Для якісного ремонту поршневої групи потрібні динамометричні ключі, знімачі, пристосування для стискання поршневих кілець, компресометр, а для розточування циліндрів - спеціальні верстати.
• Складність діагностики генератора. Без досвіду важко правильно оцінити стан циліндрів, поршнів та канавок генератора.
• Ризик пошкодження генератора. Неправильне встановлення деталей поршневої групи може призвести до заклинювання поршневих кілець, втрати компресії та повного виходу двигунa генератора з ладу.
• Втрата гарантії на генератор. Самостійне втручання анулює гарантію виробника.
• Відсутність гарантії на роботи з генератором. У разі помилки всю відповідальність несе власник генератора.
Фахівці рекомендують довіряти ремонт поршневої групи генератора професіоналам, які мають необхідне обладнання, досвід та надають гарантію на виконані роботи.
Вартість ремонту поршневої групи генератора
Ціна ремонту поршневої групи генератора залежить від багатьох факторів:
• Тип двигунa генератора - бензинові зазвичай дешевші в ремонті, ніж дизельні.
• Потужність генератора - чим потужніший двигун, тим дорожчі запчастини та роботи.
• Обсяг робіт на генераторі - заміна тільки поршневих кілець коштує дешевше, ніж капітальний ремонт з розточуванням циліндрів.
• Вартість запчастин для генератора - оригінальні деталі дорожчі за аналоги.
• Віддаленість об'єкта з генератором - виїзд фахівця може оплачуватися окремо.
Типи основних робіт та послуг з ремонту поршневої групи генератора:
• Діагностика двигунa генератора.
• Заміна поршневих кілець генератора.
• Заміна поршня генератора.
• Розточування циліндра генератора.
• Гільзування циліндра генератора.
• Капітальний ремонт поршневої групи генератора.
Для точного розрахунку вартості ремонту поршневої групи генератора рекомендується звернутися до сервісного центру та замовити професійну діагностику. Багато компаній пропонують безкоштовну діагностику генератора при замовленні ремонту.
Як вибрати сервісний центр для ремонту поршневої групи генератора
Вибір виконавця для ремонту поршневої групи генератора - відповідальне завдання. Від якості робіт залежить подальша працездатність дорогого обладнання. Ось на що варто звернути увагу при виборі сервісного центру для генератора:
• Спеціалізація сервісного центру. Обирайте компанію, яка професійно займається ремонтом саме двигунів генераторів, а не просто автомобілів чи іншої техніки.
• Досвід та кваліфікація фахівців з ремонту генераторів. Фахівці повинні мати досвід роботи з різними типами двигунів та поршневих груп генераторів.
• Наявність запчастин для генераторів. Сервіс повинен мати доступ до оригінальних або якісних аналогів деталей поршневої групи генераторів.
• Технічна база для ремонту генераторів. Наявність металорізальних верстатів для розточування циліндрів, стендів для обкатки двигунів та іншого обладнання для генераторів.
• Гарантія на ремонт генератора. Відповідальна компанія надає гарантію на виконані роботи та встановлені деталі генератора.
• Прозора ціна на ремонт генератора. Вартість робіт з ремонту поршневої групи генератора має бути узгоджена заздалегідь.
• Відгуки про сервісний центр. Ознайомтеся з відгуками реальних клієнтів про ремонт генераторів.
Профілактика - як уникнути ремонту поршневої групи генератора
Найкращий ремонт генератора - це той, якого вдалося уникнути. Регулярне технічне обслуговування та правильна експлуатація значно подовжують ресурс поршневої групи і двигуна генератора в цілому:
• Дотримуйтесь регламенту ТО генератора. Своєчасно виконуйте планове технічне обслуговування, вказане в інструкції до генератора.
• Використовуйте якісну моторну оливу для генератора. Економія на оливі прискорює знос поршневих кілець та циліндрів генератора. Олива має відповідати специфікаціям виробника двигунa.
• Слідкуйте за рівнем оливи в генераторі. Регулярно перевіряйте рівень та доливайте за потреби. Недостатнє змащення - одна з головних причин зносу поршневої групи генератора.
• Не допускайте перегріву двигунa генератора. Своєчасно очищуйте радіатор генератора, перевіряйте рівень охолоджувальної рідини та роботу термостата.
• Використовуйте якісне паливо для генератора. Неякісне паливо спричиняє утворення нагару та закоксовування поршневих кілець генератора.
• Регулярно очищуйте повітряний фільтр генератора. Забруднений фільтр прискорює знос поршневої групи через попадання пилу в циліндри генератора.
• Не перевантажуйте генератор. Робота в межах номінальної потужності - запорука довговічності двигунa генератора.
• Вчасно реагуйте на перші ознаки несправності генератора. Не ігноруйте зміну кольору диму, сторонні шуми або збільшення витрати оливи.
Висновок
Ремонт поршневої групи генератора дозволяє усунути основні причини втрати компресії - зношені кільця, пошкоджені поршні або зношені циліндри. Відновлення герметичності камери згоряння повертає двигуну генератора втрачену потужність, знижує витрату оливи та палива, а також забезпечує стабільний запуск у будь-яких умовах. Найважливіше в цій процедурі - точне дотримання технології та використання якісних запчастин. Навіть невеликі відхилення в зазорах або неправильне встановлення кілець можуть звести нанівець усі зусилля.
Якщо ви помітили, що генератор почав диміти сизим димом, втрачати потужність або «їсти» оливу - не зволікайте з діагностикою. Своєчасне звернення до фахівців дозволить усунути проблему на ранній стадії, уникнувши необхідності капітального ремонту двигуна генератора або його повної заміни. Довірте ремонт поршневої групи професіоналам, які мають необхідне обладнання та досвід.
Щоб замовити діагностику або ремонт поршневої групи вашого генератора, зверніться до нашого сервісного центру. Ми використовуємо сучасне обладнання та якісні комплектуючі, що гарантує довговічність відремонтованого двигуна. За результатами роботи ви отримаєте детальний звіт та рекомендації щодо подальшої експлуатації. Подбайте про справність вашого генератора вже сьогодні!
