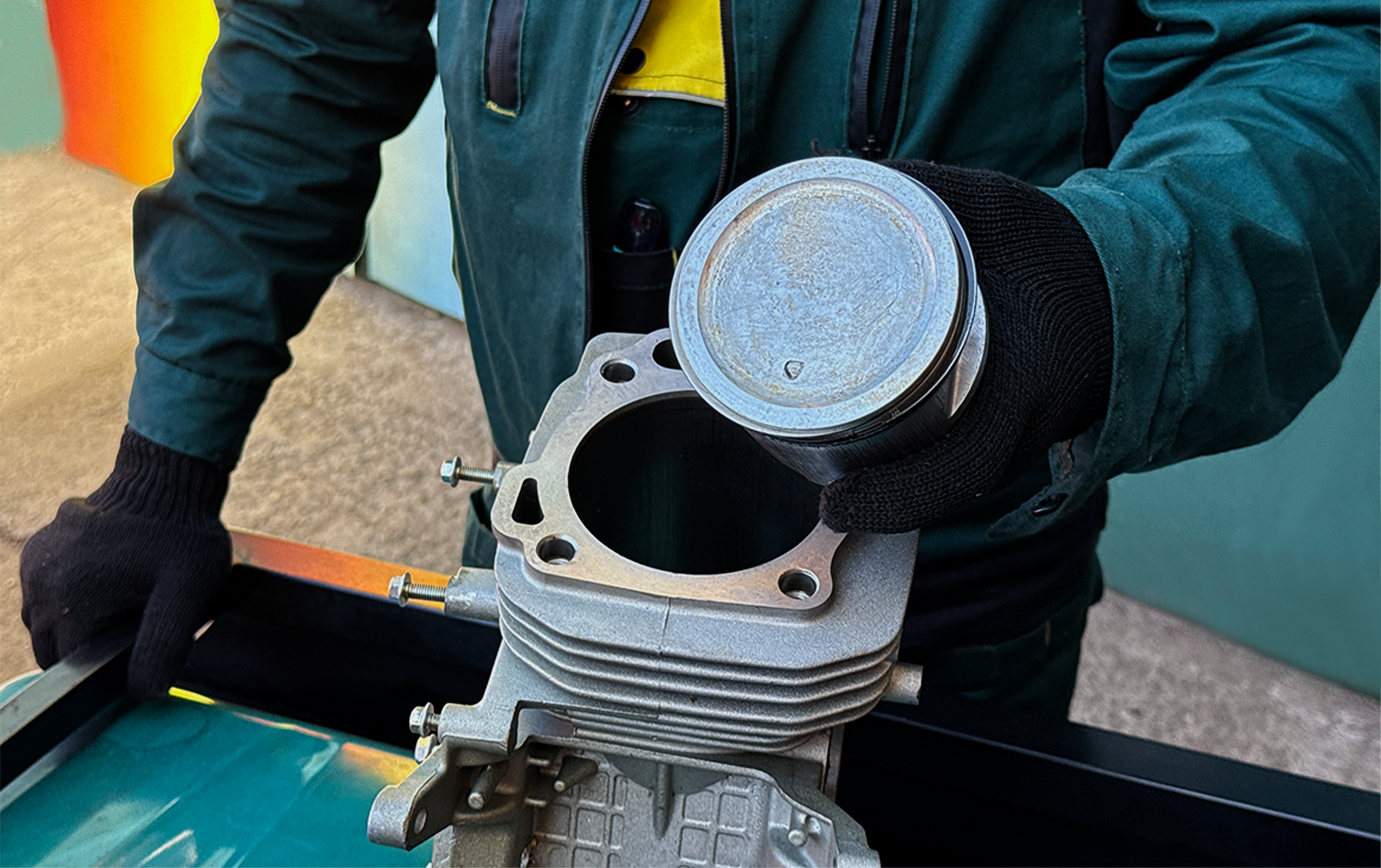

Ремонт поршневой группы генератора: полное руководство по диагностике и восстановлению двигателя
Двигатель внутреннего сгорания — это сложная система, где каждый элемент выполняет свою уникальную функцию. Одним из важнейших узлов, определяющих ресурс и производительность силового агрегата генератора, является поршневая группа. Именно она отвечает за создание необходимой компрессии, преобразование энергии сгорания топлива в механическую работу и обеспечение эффективной работы двигателя генератора. Со временем под воздействием высоких температур, трения и нагрузок детали поршневой группы генератора неизбежно изнашиваются. Это приводит к снижению мощности, увеличению расхода топлива и масла, а также к проблемам с запуском оборудования генератора. Когда обычное техническое обслуживание генератора уже не помогает, единственным эффективным решением становится ремонт поршневой группы. Это ответственная и технологически сложная процедура, требующая профессиональных знаний, специального оборудования и значительного времени. В этом материале мы подробно разберем, что входит в поршневую группу генератора, какие симптомы указывают на ее износ, как проводится диагностика, из каких этапов состоит ремонт, сколько это стоит и как правильно выбрать исполнителя.
Что такое поршневая группа генератора и почему она так важна
Поршневая группа генератора — это совокупность деталей, которые обеспечивают герметизацию камеры сгорания и передачу усилия от давления газов к коленчатому валу двигателя генератора. В ее состав входят следующие основные элементы:
• Поршень генератора. Это подвижная деталь цилиндрической формы, которая воспринимает давление газов во время сгорания топливно-воздушной смеси и передает усилие через шатун на коленчатый вал генератора. Поршень изготавливается из алюминиевых сплавов или чугуна и имеет сложную геометрию с канавками для поршневых колец.
• Поршневые кольца генератора. Это упругие разрезные элементы, устанавливаемые в канавки поршня генератора. Они выполняют несколько критически важных функций: герметизацию камеры сгорания (компрессионные кольца), отвод тепла от поршня к стенкам цилиндра и удаление излишков масла со стенок цилиндра (маслосъемные кольца).
• Поршневой палец генератора. Это цилиндрический стержень, соединяющий поршень с шатуном генератора. Он обеспечивает шарнирное соединение, позволяющее поршню изменять направление движения в мертвых точках.
• Шатун генератора. Это деталь, которая соединяет поршень с коленчатым валом и передает усилие от поршня к валу генератора.
• Цилиндр (или гильза цилиндра) генератора. Это рабочая поверхность, по которой перемещается поршень генератора. От состояния поверхности цилиндра зависят герметичность и ресурс всей поршневой группы.
Поршневая группа генератора работает в экстремальных условиях: высокие температуры (до 2000 °C в камере сгорания), большие механические нагрузки и агрессивная химическая среда. Именно поэтому ее детали изготавливаются из специальных износостойких материалов, а качество изготовления и монтажа напрямую влияет на надежность и долговечность всего двигателя генератора.
Основные признаки износа поршневой группы генератора: как вовремя распознать проблему
Своевременная диагностика поршневой группы генератора позволяет выявить проблему на ранней стадии, когда ремонт еще может быть относительно недорогим. Вот основные симптомы, сигнализирующие о необходимости вмешательства в поршневую группу генератора:
• Увеличение расхода моторного масла в генераторе. Если уровень масла постоянно снижается, а видимых утечек нет — это признак того, что масло попадает в камеру сгорания через изношенные поршневые кольца генератора. В некоторых случаях расход масла может достигать 1 литра на 100 часов работы генератора.
• Синий или сизый дым из выхлопной трубы генератора. Характерный синий цвет выхлопных газов свидетельствует о сгорании моторного масла в цилиндрах генератора. Это один из наиболее очевидных сигналов износа поршневой группы.
• Снижение мощности генератора. Генератор не выдерживает нагрузку, которая раньше была ему по силам, двигатель генератора работает «вяло», обороты падают под нагрузкой.
• Затрудненный запуск генератора. Снижение компрессии из-за изношенных поршневых колец или цилиндра генератора затрудняет запуск двигателя, особенно в холодное время года.
• Необычные шумы в двигателе генератора. Металлический стук, особенно на холодном двигателе, может свидетельствовать об увеличенных зазорах между поршнем и цилиндром или износе поршневого пальца генератора.
• Повышенный расход топлива генератором. Из-за неполного сгорания топливно-воздушной смеси вследствие низкой компрессии двигатель генератора потребляет больше топлива.
• Замасливание свечей зажигания генератора. Нагар или маслянистый налет на свечах генератора — явный признак попадания масла в камеру сгорания через изношенные поршневые кольца.
• Прорыв газов в картер генератора. Если при снятой маслозаливной горловине ощущается сильное давление газов — это признак прорыва газов через изношенную поршневую группу генератора.
• Белый дым из выхлопной трубы прогретого двигателя генератора под нагрузкой. Это может свидетельствовать о попадании охлаждающей жидкости в камеру сгорания через поврежденную прокладку головки блока цилиндров, что часто является следствием перегрева двигателя генератора.
Если вы заметили один или несколько из этих симптомов в своем генераторе, не откладывайте обращение к специалистам — закажите диагностику. Несвоевременное обращение может привести к значительно более дорогому ремонту двигателя генератора или даже к его полной замене.
Диагностика поршневой группы генератора: как определить состояние двигателя
Прежде чем принимать решение о ремонте поршневой группы генератора, необходимо провести полную диагностику двигателя. Это позволит точно определить причину неисправности генератора, оценить степень износа деталей и объем необходимых работ.
Предварительная проверка и визуальный осмотр поршневой группы генератора
Первый этап диагностики поршневой группы генератора — это визуальный осмотр двигателя и проверка базовых параметров:
• Проверка уровня и состояния моторного масла в генераторе. Если масло имеет черный цвет, запах гари или в нем видна металлическая стружка — это серьезный признак износа поршневой группы генератора.
• Проверка уровня охлаждающей жидкости генератора. Снижение уровня может свидетельствовать об утечке или проблемах с прокладкой головки блока двигателя генератора.
• Осмотр свечей зажигания генератора (для бензиновых двигателей). Маслянистый налет или черный нагар — признак износа поршневых колец генератора.
Измерение компрессии двигателя генератора
Измерение компрессии двигателя генератора — это основной и наиболее точный метод диагностики состояния поршневой группы и клапанного механизма. Процедура выполняется с помощью специального прибора — компрессометра:
Прогрейте двигатель генератора до рабочей температуры.
Выкрутите все свечи зажигания генератора.
Вкрутите компрессометр в свечное отверстие первого цилиндра двигателя генератора.
Проверните коленчатый вал генератора стартером несколько оборотов.
Зафиксируйте показатель компрессии двигателя генератора и сравните его с нормой для вашего двигателя.
Повторите процедуру для всех цилиндров генератора.
Для уточнения диагностики поршневой группы используется метод «с маслом»: в цилиндр генератора через свечное отверстие заливается 10–15 мл моторного масла, после чего измерение компрессии повторяется. Если показатель значительно увеличился — это подтверждает износ именно поршневой группы генератора. Если он не изменился — проблема, скорее всего, связана с клапанами или прокладкой головки блока двигателя генератора.
Измерение разрежения во впускном коллекторе генератора
Этот метод позволяет оценить герметичность клапанов и поршневой группы генератора. Измерение проводится с помощью вакуумметра, подключенного к впускному коллектору двигателя генератора. Отклонение показателей от нормы свидетельствует о нарушении герметичности поршневой группы генератора.
Дефектовка поршневой группы генератора после разборки двигателя
Наиболее точная диагностика поршневой группы генератора возможна только после полной разборки двигателя. На этом этапе специалисты сервисного центра оценивают:
• Состояние поверхности цилиндра генератора (наличие царапин, задиров, следов износа, овальности).
• Состояние поршневых колец генератора (степень износа, упругость, зазор в замке).
• Состояние канавок поршня генератора под кольца (наличие закоксовывания, деформаций).
• Состояние поршневого пальца генератора и его посадочных отверстий.
• Состояние шатуна генератора и его втулок.
• Наличие трещин, сколов или других механических повреждений деталей поршневой группы генератора.
Виды ремонта поршневой группы генератора: от локального до капитального
Ремонт поршневой группы генератора может иметь разный объем — от замены отдельных деталей до полной замены всего комплекта. Выбор конкретного вида ремонта зависит от степени износа и состояния других компонентов двигателя генератора.
Замена поршневых колец генератора
Это наиболее распространенный вид ремонта поршневой группы генератора. Замена поршневых колец генератора выполняется при:
• Повышенном расходе масла в генераторе.
• Снижении компрессии двигателя генератора, которая восстанавливается методом «с маслом».
• Закоксовывании колец в канавках поршня генератора.
Процедура включает демонтаж головки блока и поддона картера генератора, извлечение поршней, очистку канавок, установку новых колец и сборку двигателя генератора. Этот ремонт не требует расточки цилиндров и является относительно недорогим.
Замена поршня генератора
Замена поршня генератора выполняется при:
• Механических повреждениях поршня генератора (трещины, сколы, оплавление).
• Износе канавок для поршневых колец генератора.
• Деформации поршня генератора вследствие перегрева.
• Износе отверстия под поршневой палец генератора.
При замене поршня генератора обычно также заменяются поршневые кольца и поршневой палец.
Расточка и гильзование цилиндров генератора
Если поверхность цилиндра генератора имеет значительный износ, царапины или задиры, необходимы:
• Расточка цилиндра генератора до ремонтного размера с установкой поршня увеличенного диаметра (ремонтного).
• Гильзование цилиндра генератора — установка новой гильзы (втулки) вместо изношенной.
Эти процедуры требуют специального металлообрабатывающего оборудования и высокой квалификации. Они выполняются в условиях специализированной мастерской.
Капитальный ремонт поршневой группы генератора
Капитальный ремонт поршневой группы генератора предусматривает полную замену всех изношенных деталей: поршней, поршневых колец, пальцев, втулок шатунов, а также расточку или гильзование цилиндров генератора. Такой ремонт проводится при значительном износе двигателя генератора (обычно после 5000–10000 моточасов) или после серьезной поломки.
Этапы ремонта поршневой группы генератора: полный технологический процесс
Ремонт поршневой группы генератора — это сложный многоэтапный процесс, требующий высокой квалификации и специального оборудования. Рассмотрим каждый этап подробно.
Демонтаж и разборка двигателя генератора
Первый этап ремонта поршневой группы генератора — подготовка двигателя к работам:
Отключение аккумулятора генератора и всех коммуникаций.
Слив моторного масла и охлаждающей жидкости из генератора.
Демонтаж головки блока цилиндров (ГБЦ) генератора.
Демонтаж поддона картера генератора.
Отсоединение шатунов генератора от коленчатого вала.
Извлечение поршней генератора из цилиндров.
Очистка и дефектовка деталей поршневой группы генератора
После разборки генератора все детали поршневой группы тщательно очищаются от нагара, отложений и остатков масла. Затем проводится дефектовка:
• Измерение диаметра цилиндров генератора в нескольких поясах для определения износа и овальности.
• Измерение зазоров в замках поршневых колец генератора.
• Измерение зазоров между поршневыми кольцами и канавками поршня генератора.
• Измерение зазора между поршнем и цилиндром генератора.
• Визуальный и инструментальный контроль состояния всех деталей поршневой группы генератора.
По результатам дефектовки принимается решение: какие детали поршневой группы генератора можно использовать дальше, а какие требуют замены.
Механическая обработка поршневой группы генератора
Если обнаружен износ цилиндров генератора, выполняется:
• Расточка цилиндров генератора до ремонтного размера.
• Хонингование — финишная обработка поверхности цилиндра генератора для создания оптимального микрорельефа, необходимого для приработки поршневых колец.
• При необходимости — гильзование цилиндров генератора.
Эти операции выполняются на специальных станках с высокой точностью.
Установка новых деталей поршневой группы генератора
После механической обработки выполняется монтаж новых деталей поршневой группы генератора:
Установка поршневых колец на поршни генератора. Кольца устанавливаются в канавки с помощью специального разжимного инструмента. Замки колец разворачиваются относительно друг друга на 120° для обеспечения равномерного уплотнения.
Установка поршневого пальца генератора (обычно с нагревом поршня для свободной посадки).
Установка поршней генератора в цилиндры с помощью специального приспособления для сжатия поршневых колец.
Подключение шатунов генератора к коленчатому валу с соблюдением моментов затяжки.
Сборка двигателя генератора и проверка
После замены всех изношенных деталей поршневой группы двигатель генератора собирается в обратном порядке:
• Установка новой прокладки ГБЦ генератора.
• Установка головки блока генератора с соблюдением моментов затяжки.
• Установка поддона картера генератора.
• Заливка свежего моторного масла и охлаждающей жидкости в генератор.
• Запуск двигателя генератора и проверка герметичности и отсутствия посторонних шумов.
Обкатка двигателя генератора после ремонта
После ремонта поршневой группы генераторный двигатель обязательно нуждается в обкатке. Это процесс приработки новых деталей (особенно поршневых колец к стенкам цилиндров), который обычно длится 5–10 часов работы с переменной нагрузкой. После обкатки двигателя генератора необходимо заменить масло и выполнить контрольные измерения.
Ремонт поршневой группы генератора своими руками: риски и рекомендации
Некоторые пытаются выполнить ремонт поршневой группы генератора самостоятельно, чтобы сэкономить. Однако это связано с большими рисками для генератора:
• Отсутствие специального оборудования для генератора. Для качественного ремонта поршневой группы необходимы динамометрические ключи, съемники, приспособления для сжатия поршневых колец, компрессометр, а для расточки цилиндров — специальные станки.
• Сложность диагностики генератора. Без опыта сложно правильно оценить состояние цилиндров, поршней и канавок генератора.
• Риск повреждения генератора. Неправильная установка деталей поршневой группы может привести к заклиниванию поршневых колец, потере компрессии и полному выходу двигателя генератора из строя.
• Потеря гарантии на генератор. Самостоятельное вмешательство аннулирует гарантию производителя.
• Отсутствие гарантии на работы с генератором. В случае ошибки всю ответственность несет владелец генератора.
Специалисты рекомендуют доверять ремонт поршневой группы генератора профессионалам, которые имеют необходимое оборудование, опыт и предоставляют гарантию на выполненные работы.
Стоимость ремонта поршневой группы генератора
Цена ремонта поршневой группы генератора зависит от многих факторов:
• Тип двигателя генератора — бензиновые обычно дешевле в ремонте, чем дизельные.
• Мощность генератора — чем мощнее двигатель, тем дороже запчасти и работы.
• Объем работ на генераторе — замена только поршневых колец стоит дешевле, чем капитальный ремонт с расточкой цилиндров.
• Стоимость запчастей для генератора — оригинальные детали дороже аналогов.
• Удаленность объекта с генератором — выезд специалиста может оплачиваться отдельно.
Основные виды работ и услуг по ремонту поршневой группы генератора:
• Диагностика двигателя генератора.
• Замена поршневых колец генератора.
• Замена поршня генератора.
• Расточка цилиндра генератора.
• Гильзование цилиндра генератора.
• Капитальный ремонт поршневой группы генератора.
Для точного расчета стоимости ремонта поршневой группы генератора рекомендуется обратиться в сервисный центр и заказать профессиональную диагностику. Многие компании предлагают бесплатную диагностику генератора при заказе ремонта.
Как выбрать сервисный центр для ремонта поршневой группы генератора
Выбор исполнителя для ремонта поршневой группы генератора — ответственная задача. От качества работ зависит дальнейшая работоспособность дорогостоящего оборудования. Вот на что стоит обратить внимание при выборе сервисного центра для генератора:
• Специализация сервисного центра. Выбирайте компанию, которая профессионально занимается ремонтом именно двигателей генераторов, а не просто автомобилей или другой техники.
• Опыт и квалификация специалистов по ремонту генераторов. Специалисты должны иметь опыт работы с различными типами двигателей и поршневых групп генераторов.
• Наличие запчастей для генераторов. Сервис должен иметь доступ к оригинальным или качественным аналогам деталей поршневой группы генераторов.
• Техническая база для ремонта генераторов. Наличие металлорежущих станков для расточки цилиндров, стендов для обкатки двигателей и другого оборудования для генераторов.
• Гарантия на ремонт генератора. Ответственная компания предоставляет гарантию на выполненные работы и установленные детали генератора.
• Прозрачная цена на ремонт генератора. Стоимость работ по ремонту поршневой группы генератора должна быть согласована заранее.
• Отзывы о сервисном центре. Ознакомьтесь с отзывами реальных клиентов о ремонте генераторов.
Профилактика — как избежать ремонта поршневой группы генератора
Лучший ремонт генератора — тот, которого удалось избежать. Регулярное техническое обслуживание и правильная эксплуатация значительно продлевают ресурс поршневой группы и двигателя генератора в целом:
• Соблюдайте регламент ТО генератора. Своевременно выполняйте плановое техническое обслуживание, указанное в инструкции к генератору.
• Используйте качественное моторное масло для генератора. Экономия на масле ускоряет износ поршневых колец и цилиндров генератора. Масло должно соответствовать спецификациям производителя двигателя.
• Следите за уровнем масла в генераторе. Регулярно проверяйте уровень и доливайте при необходимости. Недостаточная смазка — одна из главных причин износа поршневой группы генератора.
• Не допускайте перегрева двигателя генератора. Своевременно очищайте радиатор генератора, проверяйте уровень охлаждающей жидкости и работу термостата.
• Используйте качественное топливо для генератора. Некачественное топливо вызывает образование нагара и закоксовывание поршневых колец генератора.
• Регулярно очищайте воздушный фильтр генератора. Загрязненный фильтр ускоряет износ поршневой группы из-за попадания пыли в цилиндры генератора.
• Не перегружайте генератор. Работа в пределах номинальной мощности — залог долговечности двигателя генератора.
• Своевременно реагируйте на первые признаки неисправности генератора. Не игнорируйте изменение цвета дыма, посторонние шумы или увеличение расхода масла.
Заключение
Ремонт поршневой группы генератора позволяет устранить основные причины потери компрессии — изношенные кольца, поврежденные поршни или изношенные цилиндры. Восстановление герметичности камеры сгорания возвращает двигателю генератора утраченную мощность, снижает расход масла и топлива, а также обеспечивает стабильный запуск в любых условиях. Самое важное в этой процедуре — точное соблюдение технологии и использование качественных запчастей. Даже небольшие отклонения в зазорах или неправильная установка колец могут свести на нет все усилия.
Если вы заметили, что генератор начал дымить сизым дымом, терять мощность или «есть» масло — не откладывайте диагностику. Своевременное обращение к специалистам позволит устранить проблему на ранней стадии, избежав необходимости капитального ремонта двигателя генератора или его полной замены. Доверьте ремонт поршневой группы профессионалам, которые имеют необходимое оборудование и опыт.
Чтобы заказать диагностику или ремонт поршневой группы вашего генератора, обратитесь в наш сервисный центр. Мы используем современное оборудование и качественные комплектующие, что гарантирует долговечность отремонтированного двигателя. По результатам работы вы получите подробный отчет и рекомендации по дальнейшей эксплуатации. Позаботьтесь об исправности вашего генератора уже сегодня!
