Ремонт та заміна електростартера генератора: повне керівництво для діагностики та відновлення

Уявіть: аварійне відключення електроенергії, ви вмикаєте генератор, але замість звичного рівномірного гулу чуєте лише клацання або повну тишу. У більшості випадків винуватцем цієї ситуації є електростартер - невеликий, але критично важливий пристрій, який забезпечує перший запуск двигуна. Відмова цього елемента паралізує роботу всієї станції, адже без нього запуск двигуна стає неможливим. У цій статті ми детально розглянемо, як влаштований електростартер, які ознаки вказують на його ремонт або заміну, як правильно провести діагностику, а також коли доцільно відновлювати старий пристрій, а коли краще придбати новий.

Що таке електростартер і чому він так важливий для генератора

Електростартер - це електричний двигун постійного струму, призначений для первинного провертання колінчастого вала двигуна генератора до досягнення частоти обертання, необхідної для початку роботи двигуна. Запуск генератора за допомогою електростартера аналогічний запуску автомобільного двигуна: достатньо вставити ключ у замок запалювання та повернути його, або натиснути кнопку запуску. Сучасні генератори все частіше оснащуються саме таким типом запуску, оскільки він значно зручніший та безпечніший порівняно з ручним стартером.
Принцип роботи електростартера досить простий: коли ви вмикаєте ключ запалювання, електричний струм від акумулятора надходить на електростартер, активуючи електромагніт всередині нього. Це, в свою чергу, приводить в рух зубчастий механізм, який з'єднує шестерню електростартера з маховиком двигуна. Після цього електростартер починає обертати колінчастий вал, запускаючи двигун. Як тільки двигун починає працювати самостійно, муфта вільного ходу (бендикс) автоматично роз'єднує електростартер і маховик, запобігаючи пошкодженню від високих обертів.
Без справного електростартера запуск двигуна генератора стає неможливим - навіть якщо паливо є, свічки справні, а компресія в циліндрах на належному рівні. Саме тому своєчасна діагностика та ремонт цього вузла є критично важливими для безперебійної роботи всього обладнання. Регулярне технічне обслуговування електростартера значно подовжує термін його служби та запобігає раптовим відмовам у найвідповідальніший момент.

Будова електростартера генератора: основні компоненти та їх функції

Щоб розуміти, як виконувати ремонт або заміну електростартера, необхідно знати його будову. Конструкція електростартера для генератора складається з кількох ключових вузлів:
1. Корпус (статор) - міцна металева оболонка, всередині якої розміщені обмотки та постійні магніти або електромагніти. Корпус захищає внутрішні компоненти від механічних пошкоджень та забруднень.
2. Ротор (якір) - обертальна частина електростартера, на якій закріплені обмотки та колектор. Саме ротор створює обертовий момент при подачі напруги.
3. Щітково-колекторний вузол - складається з мідних або графітових щіток та щіткотримача. Щітки забезпечують передачу електричного струму на обмотки ротора під час його обертання. З часом щітки стираються і потребують заміни.
4. Втягуюче реле (соленоїд) - електромагніт, який виконує дві функції: подає живлення на двигун електростартера та механічно вводить шестерню бендикса в зачеплення з маховиком двигуна. Коли ви чуєте характерне клацання при спробі запуску, це спрацьовує саме втягуюче реле.
5. Бендикс (обгінна муфта) - механічний пристрій з шестернею, який передає обертання від електростартера на маховик двигуна. Коли двигун запускається, бендикс автоматично від'єднується, дозволяючи електростартеру працювати на холостому ходу без навантаження.
6. Втулки та підшипники - забезпечують плавне обертання ротора та зменшують тертя.
Розуміння будови електростартера допомагає правильно визначити причину несправності та прийняти рішення: чи достатньо провести ремонт окремого вузла, чи потрібна повна заміна пристрою.

Основні ознаки несправності електростартера генератора: як вчасно розпізнати проблему

Своєчасне виявлення симптомів несправності електростартера дозволяє уникнути раптової зупинки генератора в критичний момент. Ось найпоширеніші ознаки, що сигналізують про необхідність діагностики та ремонту:
• Відсутність реакції на поворот ключа або натискання кнопки запуску. Якщо електростартер не видає жодних звуків, це може свідчити про обрив у електричному ланцюзі, несправність втягуючого реле або розряджену акумуляторну батарею.
• Чути клацання, але двигун не провертається. Це класична ознака несправності втягуючого реле - воно спрацьовує, але не замикає контакти для подачі живлення на двигун електростартера.
• Стартер крутить двигун повільно або з перебоями. Така поведінка часто вказує на знос щіток, забруднення колектора або проблеми з акумуляторною батареєю.
• Стартер крутиться, але двигун не запускається. Якщо ви чуєте, що електростартер працює, але двигун не схоплює, проблема, найімовірніше, в бендиксі - його шестерня не входить у зачеплення з маховиком або проковзує.
• Сторонні звуки під час запуску: скрегіт, хрускіт, високочастотне гудіння. Це може свідчити про зношені втулки, пошкодження зубців бендикса або маховика.
• Запах гару або дим. Це явна ознака короткого замикання або перегріву обмоток електростартера, що вимагає негайного відключення та ремонту.
Якщо ви помітили хоча б одну з цих ознак, не варто відкладати ремонт або заміну електростартера. Подальша експлуатація несправного пристрою може призвести до пошкодження маховика, вихлопної системи або навіть двигуна в цілому.

Діагностика електростартера генератора: покрокова інструкція

Перш ніж приймати рішення про ремонт або заміну електростартера, необхідно провести повну діагностику. Це дозволить точно визначити причину несправності та оцінити обсяг необхідних робіт. Професійна діагностика виконується на спеціалізованому стенді з використанням осцилографа та іншого вимірювального обладнання. Однак базову діагностику можна виконати й самостійно.
Попередня перевірка без зняття електростартера:
1. Перевірка акумуляторної батареї. Виміряйте напругу на клемах акумулятора мультиметром. Вона має бути не менше 12,5 В. Якщо напруга нижча, зарядити батарею або замінити її. Слабкий акумулятор - найчастіша причина проблем із запуском.
2. Перевірка контактів та з'єднань. Огляньте клеми акумулятора, з'єднання проводів на електростартері та масу. Окислені або ослаблені контакти можуть створювати додатковий опір і заважати нормальній роботі.
3. Перевірка втягуючого реле. Замкніть перемичкою силові контакти реле - якщо електростартер почне крутити, проблема саме в реле.
4. Перевірка мультиметром. Виміряйте опір між щітками та пластиною, а також між обмоткою та корпусом.
Діагностика зі зняттям електростартера:
Якщо попередня перевірка не дала результатів, доведеться зняти електростартер з генератора та провести його детальний огляд:
• Візуальний огляд корпусу на предмет тріщин, сколів та інших механічних пошкоджень.
• Перевірка щіток - виміряйте їхню довжину. Якщо вони зношені до граничного рівня (зазвичай менше 5-7 мм), необхідна заміна.
• Перевірка колектора - він має бути чистим, без видимих слідів зносу, підгоряння або забруднень.
• Перевірка бендикса - оберніть шестерню в одному напрямку (вона повинна обертатися вільно), а потім у зворотному (вона повинна блокуватися). Якщо бендикс прокручується в обидві сторони, він підлягає заміні.
• Перевірка втулок та підшипників - оцініть люфт ротора. Якщо він перевищує допустимі норми, втулки потребують заміни.
Тільки після проведення повної діагностики можна ухвалювати обґрунтоване рішення про ремонт або заміну електростартера.

Ремонт електростартера генератора: що можна відновити

Багато несправностей електростартера можна усунути шляхом ремонту, що значно дешевше, ніж купівля нового пристрою. Ось найпоширеніші види ремонтних робіт:

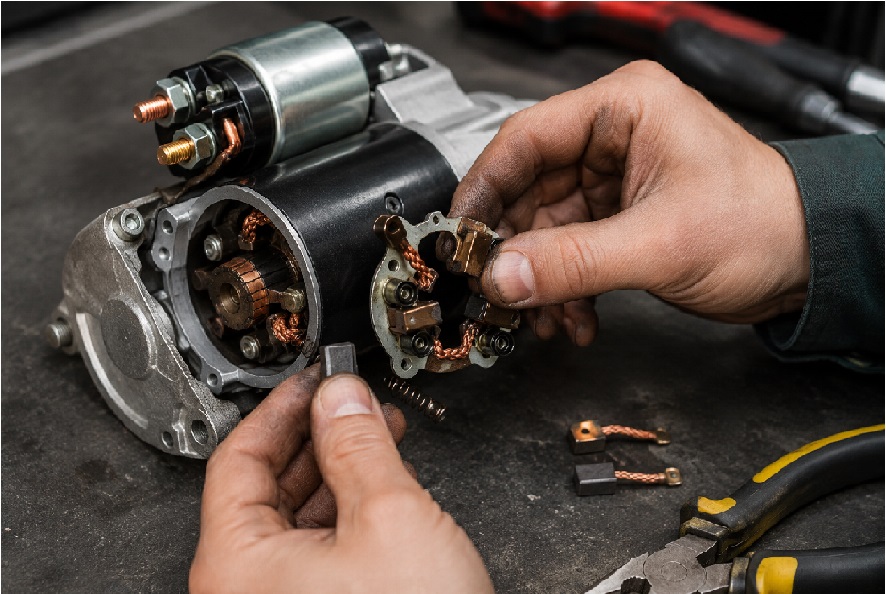

Заміна щіток електростартера генератора

Знос щіток - одна з найчастіших причин відмови електростартера. Процедура заміни досить проста: необхідно зняти кришку електростартера, вийняти старі зношені щітки з щіткотримача та встановити нові. Важливо використовувати щітки точно такого ж розміру, як і оригінальні. Також слід переконатися, що вони вільно переміщуються у своїх напрямних і не заклинюють.

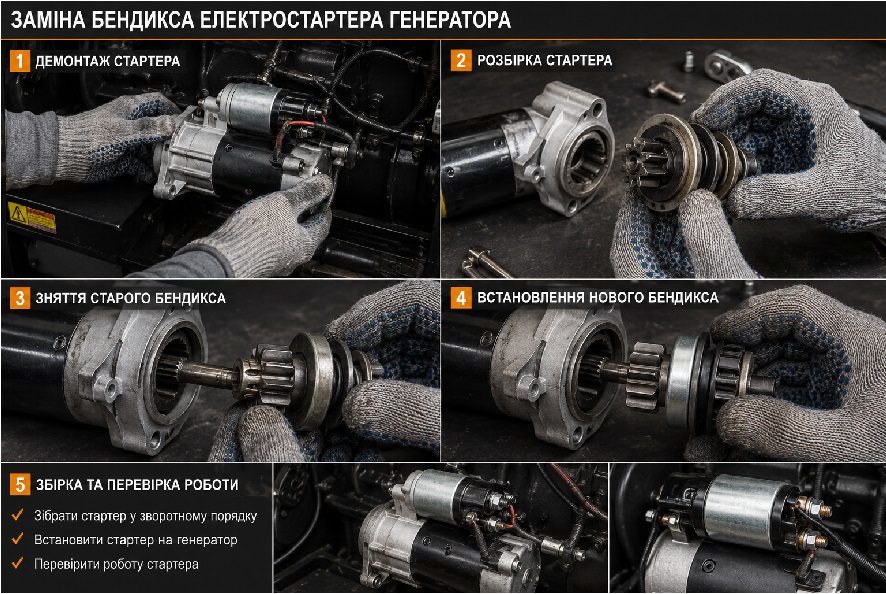

Заміна бендикса електростартера генератора

Бендикс - це механічний вузол, який зазнає значних навантажень. Його заміна зазвичай не становить складності: достатньо зняти старий бендикс з вала ротора та встановити новий. Головне - правильно підібрати бендикс, сумісний з вашим електростартером.

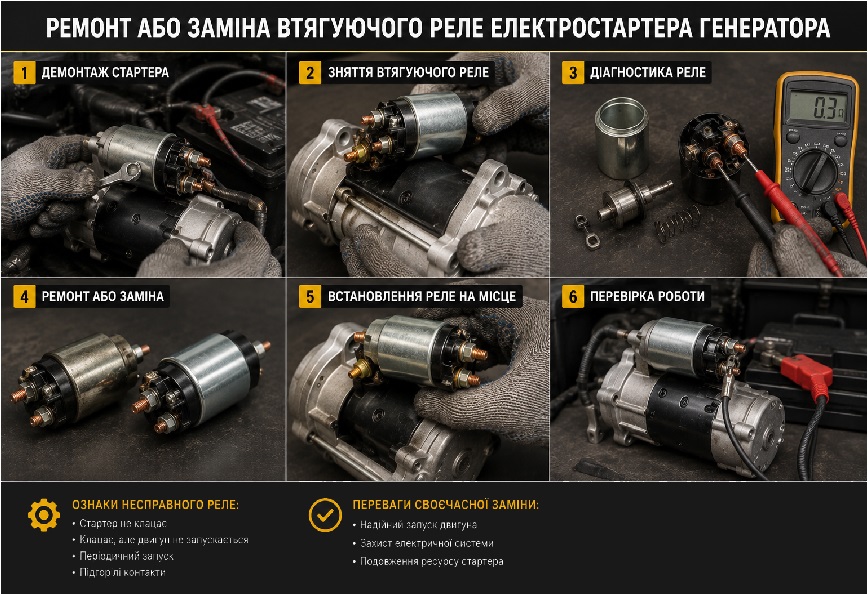

Ремонт або заміна втягуючого реле електростартера генератора

Якщо втягуюче реле клацає, але не замикає контакти, його можна спробувати відремонтувати - зачистити контакти, перевірити котушку. Однак у більшості випадків простіше та надійніше виконати заміну втягуючого реле на нове.

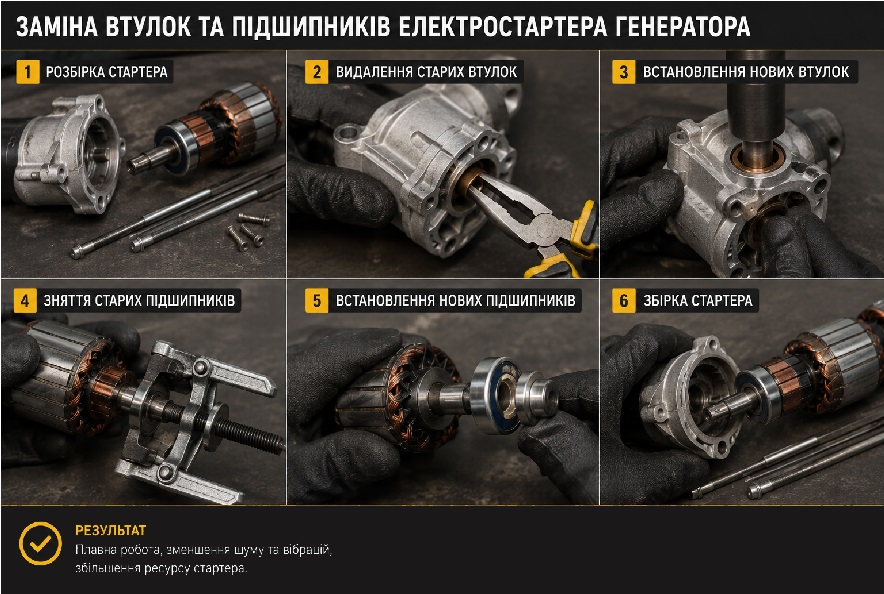

Заміна втулок та підшипників електростартера генератора

Зношені втулки призводять до биття ротора, що викликає підвищений шум та зниження потужності електростартера. Заміна втулок вимагає використання спеціального інструменту, але ця операція цілком виконувана в майстерні.
Якщо у електростартера серйозно пошкоджені обмотки ротора або статора, такий ремонт часто є економічно недоцільним. У такому разі краще виконати заміну електростартера на новий або відновлений.

Заміна електростартера генератора: коли потрібна та як виконується

Заміна електростартера потрібна у випадках, коли ремонт неможливий або недоцільний. Основні причини для заміни:
• Пошкодження обмоток (коротке замикання або обрив).
• Механічне руйнування корпусу (тріщини, сколії).
• Зношування колектора до критичного рівня.
• Висока вартість ремонту, що перевищує вартість нового електростартера.
• Відсутність запасних частин для конкретної моделі.

Процес заміни електростартера виконується в кілька етапів:
1. Відключення акумулятора. Перед початком будь-яких робіт обов'язково зніміть клему з акумулятора, щоб уникнути короткого замикання.
2. Демонтаж старого електростартера. Відкрутіть кріпильні болти, які тримають електростартер на двигуні. Від'єднайте електричні проводи від втягуючого реле та силового кабелю. Акуратно зніміть електростартер.
3. Порівняння нового та старого електростартерів. Перед встановленням переконайтеся, що новий пристрій повністю ідентичний за моделлю, кількістю зубців на бендиксі, міжболтовою відстанню та електричними характеристиками.
4. Встановлення нового електростартера. Зафіксуйте новий електростартер на двигуні за допомогою кріпильних болтів. Під'єднайте всі проводи згідно зі схемою.
5. Підключення акумулятора. Поверніть клему на акумулятор.
6. Перевірка роботи. Здійсніть пробний запуск двигуна генератора. Переконайтеся, що новий електростартер працює тихо, плавно та швидко провертає двигун.

Заміну електростартера краще довіряти кваліфікованим фахівцям, оскільки неправильне встановлення може призвести до пошкодження маховика або інших серйозних проблем.

Вартість ремонту та заміни електростартера генератора

Ціна ремонту або заміни на генераторах може бути вищою через складність доступу та більшу потужність пристроїв. Для точного розрахунку вартості рекомендується звернутися до сервісного центру та замовити оцінку. Багато компаній пропонують безкоштовну діагностику при замовленні ремонту.
Варто зазначити, що інвестиції в якісний ремонт або новий електростартер окупаються завдяки безперебійній роботі генератора та відсутності простоїв. Економія на цій послузі може призвести до значно більших витрат на ремонт маховика або двигуна.

Як вибрати новий електростартер генератора: поради фахівців

Якщо ви вирішили виконати заміну електростартера, важливо правильно вибрати новий пристрій. Ось на що слід звернути увагу:
• Сумісність. Новий електростартер має бути повністю сумісним з вашим двигуном. Перевірте модель двигуна та серійний номер генератора.
• Кількість зубців на бендиксі. Це критичний параметр - невідповідна кількість зубців призведе до неможливості зачеплення з маховиком.
• Потужність. Потужність електростартера має відповідати потужності двигуна. Занадто слабкий пристрій не зможе провернути двигун, занадто потужний може пошкодити маховик.
• Міжболтова відстань. Відстань між кріпильними отворами має збігатися з посадочним місцем на двигуні.
• Виробник. Обирайте продукцію перевірених брендів або оригінальні запчастини. Це гарантує якість та довговічність.
• Гарантія. Переконайтеся, що продавець надає гарантію на новий електростартер.

Перед замовленням нового електростартера бажано проконсультуватися з фахівцями сервісного центру або перевірити інформацію в технічній документації до вашого генератора.

Профілактика: як подовжити термін служби електростартера генератора

Кращий ремонт - це той, якого не довелося робити. Регулярне технічне обслуговування електростартера значно подовжує його ресурс та запобігає раптовим відмовам. Ось прості рекомендації:
• Слідкуйте за станом акумулятора. Регулярно перевіряйте рівень заряду та стан клем. Слабкий акумулятор створює додаткове навантаження на електростартер.
• Перевіряйте контакти. Окислені або ослаблені контакти збільшують опір та можуть призвести до перегріву.
• Уникайте тривалих спроб запуску. Якщо двигун не запускається з 3-4 спроб, зробіть паузу на 2-3 хвилини, щоб дати електростартеру охолонути.
• Регулярно проводьте діагностику. Періодична перевірка стану щіток, бендикса та втулок дозволяє виявити проблеми на ранній стадії.
• Використовуйте якісне паливо та мастила. Це знижує навантаження на двигун і, відповідно, на електростартер.
• Не допускайте перегріву. Слідкуйте за роботою системи охолодження двигуна.

Дотримання цих простих правил дозволить уникнути позапланового ремонту та забезпечить тривалу та безперебійну роботу вашого генератора.

Висновок щодо ремонту електростартера генератора

Електростартер - це один з найважливіших компонентів генератора, від справності якого залежить можливість запуску двигуна. Своєчасна діагностика дозволяє виявити несправності на ранніх стадіях, а якісний ремонт або заміна електростартера забезпечують надійну роботу обладнання. Пам'ятайте, що економія на цій послузі може призвести до значно більших витрат у майбутньому.
Якщо ви помітили будь-які ознаки несправності електростартера - не зволікайте. Довірте ремонт та заміну кваліфікованим фахівцям, які мають необхідне обладнання та досвід. Замовити ремонт або новий електростартер ви можете у нашому сервісному центрі. Ми гарантуємо якість виконаних робіт та пропонуємо конкурентну ціну на всі види послуг. Не відкладайте вирішення проблеми на потім - подбайте про надійність вашого генератора вже сьогодні. Ваша енергетична безпека - наша головна турбота!
