Ремонт и замена электростартера генератора: полное руководство по диагностике и восстановлению
Представьте: аварийное отключение электроэнергии, вы включаете генератор, но вместо привычного равномерного гула слышите лишь щелчки или полную тишину. В большинстве случаев виновником этой ситуации является электростартер - небольшое, но критически важное устройство, обеспечивающее первый запуск двигателя. Отказ этого элемента парализует работу всей станции, ведь без него запуск двигателя становится невозможным. В этой статье мы подробно рассмотрим, как устроен электростартер, какие признаки указывают на необходимость его ремонта или замены, как правильно провести диагностику, а также когда целесообразно восстанавливать старое устройство, а когда лучше приобрести новое.
Что такое электростартер и почему он так важен для генератора
Электростартер - это электродвигатель постоянного тока, предназначенный для первоначального раскручивания коленчатого вала двигателя генератора до достижения частоты вращения, необходимой для начала работы двигателя. Запуск генератора с помощью электростартера аналогичен запуску автомобильного двигателя: достаточно вставить ключ в замок зажигания и повернуть его, либо нажать кнопку запуска. Современные генераторы всё чаще оснащаются именно таким типом запуска, поскольку он значительно удобнее и безопаснее по сравнению с ручным стартером.
Принцип работы электростартера достаточно прост: когда вы включаете ключ зажигания, электрический ток от аккумулятора поступает на электростартер, активируя электромагнит внутри него. Это, в свою очередь, приводит в движение зубчатый механизм, соединяющий шестерню электростартера с маховиком двигателя. После этого электростартер начинает вращать коленчатый вал, запуская двигатель. Как только двигатель начинает работать самостоятельно, муфта свободного хода (бендикс) автоматически разъединяет электростартер и маховик, предотвращая повреждения от высоких оборотов.
Без исправного электростартера запуск двигателя генератора становится невозможным - даже если топливо есть, свечи исправны, а компрессия в цилиндрах на должном уровне. Именно поэтому своевременная диагностика и ремонт этого узла имеют решающее значение для бесперебойной работы всего оборудования. Регулярное техническое обслуживание электростартера значительно продлевает срок его службы и предотвращает внезапные отказы в самый ответственный момент.
Устройство электростартера генератора: основные компоненты и их функции
Чтобы понимать, как выполнять ремонт или замену электростартера, необходимо знать его устройство. Конструкция электростартера для генератора состоит из нескольких ключевых узлов:
1. Корпус (статор) - прочная металлическая оболочка, внутри которой расположены обмотки и постоянные магниты или электромагниты. Корпус защищает внутренние компоненты от механических повреждений и загрязнений.
2. Ротор (якорь) - вращающаяся часть электростартера, на которой закреплены обмотки и коллектор. Именно ротор создает крутящий момент при подаче напряжения.
3. Щеточно-коллекторный узел - состоит из медных или графитовых щеток и щеточного держателя. Щетки обеспечивают передачу электрического тока на обмотки ротора во время его вращения. Со временем щетки изнашиваются и требуют замены.
4. Втягивающее реле (соленоид) - электромагнит, выполняющий две функции: подает питание на двигатель электростартера и механически вводит шестерню бендикса в зацепление с маховиком двигателя. Когда вы слышите характерный щелчок при попытке запуска, срабатывает именно втягивающее реле.
5. Бендикс (обгонная муфта) - механическое устройство с шестерней, которое передает вращение от электростартера на маховик двигателя. Когда двигатель запускается, бендикс автоматически отсоединяется, позволяя электростартеру работать на холостом ходу без нагрузки.
6. Втулки и подшипники - обеспечивают плавное вращение ротора и уменьшают трение.
Понимание устройства электростартера помогает правильно определить причину неисправности и принять решение: достаточно ли провести ремонт отдельного узла или требуется полная замена устройства.
Основные признаки неисправности электростартера генератора: как вовремя распознать проблему
Своевременное выявление симптомов неисправности электростартера позволяет избежать внезапной остановки генератора в критический момент. Вот наиболее распространенные признаки, сигнализирующие о необходимости диагностики и ремонта:
• Отсутствие реакции на поворот ключа или нажатие кнопки запуска. Если электростартер не издает никаких звуков, это может свидетельствовать о обрыве в электрической цепи, неисправности втягивающего реле или разряженной аккумуляторной батарее.
• Слышны щелчки, но двигатель не проворачивается. Это классический признак неисправности втягивающего реле - оно срабатывает, но не замыкает контакты для подачи питания на двигатель электростартера.
• Стартер вращается, но двигатель не запускается. Если вы слышите, что электростартер работает, но двигатель не цепляется, проблема, скорее всего, в бендиксе - его шестерня не входит в зацепление с маховиком или проскальзывает.
• Посторонние звуки при запуске: скрежет, хруст, высокочастотный гул. Это может свидетельствовать об изношенных втулках, повреждении зубцов бендикса или маховика.
• Запах гари или дым. Это явный признак короткого замыкания или перегрева обмоток электростартера, что требует немедленного отключения и ремонта.
Если вы заметили хотя бы один из этих признаков, не стоит откладывать ремонт или замену электростартера. Дальнейшая эксплуатация неисправного устройства может привести к повреждению маховика, выхлопной системы или даже двигателя в целом.
Диагностика электростартера генератора: пошаговая инструкция
Прежде чем принимать решение о ремонте или замене электростартера, необходимо провести полную диагностику. Это позволит точно определить причину неисправности и оценить объем необходимых работ. Профессиональная диагностика выполняется на специализированном стенде с использованием осциллографа и другого измерительного оборудования. Однако базовую диагностику можно выполнить и самостоятельно.
Предварительная проверка без снятия электростартера:
1. Проверка аккумуляторной батареи. Измерьте напряжение на клеммах аккумулятора мультиметром. Оно должно быть не менее 12,5 В. Если напряжение ниже, зарядите батарею или замените её. Слабый аккумулятор - самая частая причина проблем с запуском.
2. Проверка контактов и соединений. Осмотрите клеммы аккумулятора, соединения проводов на электростартере и массу. Окисленные или ослабленные контакты могут создавать дополнительное сопротивление и мешать нормальной работе.
3. Проверка втягивающего реле. Замкните перемычкой силовые контакты реле - если электростартер начнёт крутиться, проблема именно в реле.
4. Проверка мультиметром. Измерьте сопротивление между щетками и пластиной, а также между обмоткой и корпусом.
Диагностика со снятием электростартера:
Если предварительная проверка не дала результатов, придётся снять электростартер с генератора и провести его детальный осмотр:
• Визуальный осмотр корпуса на предмет трещин, сколов и других механических повреждений.
• Проверка щеток - измерьте их длину. Если они изношены до предельного уровня (обычно менее 5–7 мм), требуется замена.
• Проверка коллектора - он должен быть чистым, без видимых следов износа, подгорания или загрязнений.
• Проверка бендикса - проверните шестерню в одном направлении (она должна вращаться свободно), а затем в обратном (она должна блокироваться). Если бендикс прокручивается в обе стороны, он подлежит замене.
• Проверка втулок и подшипников - оцените люфт ротора. Если он превышает допустимые нормы, втулки требуют замены.
Только после проведения полной диагностики можно принять обоснованное решение о ремонте или замене электростартера.
Ремонт электростартера генератора: что можно восстановить
Многие неисправности электростартера можно устранить путем ремонта, что значительно дешевле, чем покупка нового устройства. Вот наиболее распространённые виды ремонтных работ:

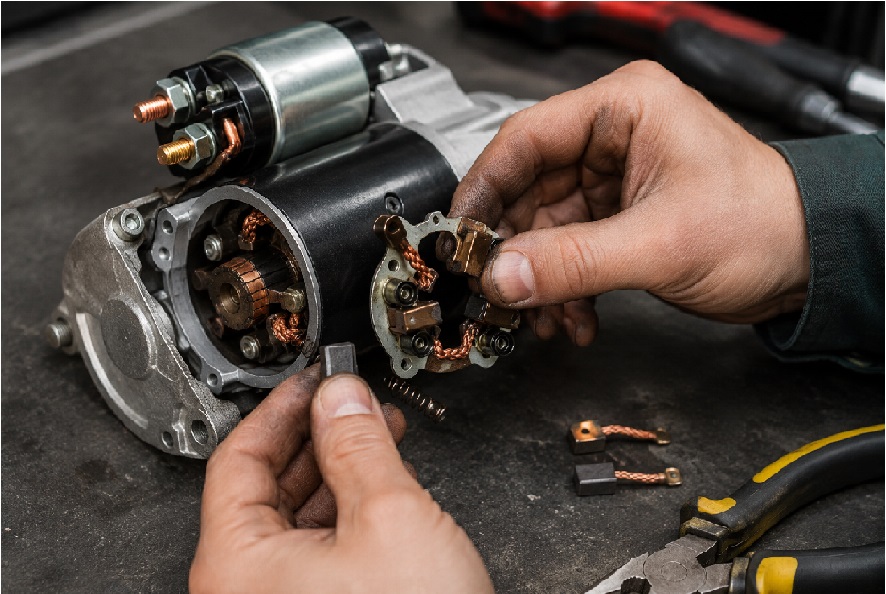

Замена щеток электростартера генератора
Износ щеток - одна из самых частых причин отказа электростартера. Процедура замены достаточно проста: необходимо снять крышку электростартера, извлечь старые изношенные щетки из щеткодержателя и установить новые. Важно использовать щетки точно такого же размера, как и оригинальные. Также следует убедиться, что они свободно перемещаются в своих направляющих и не заклинивают.

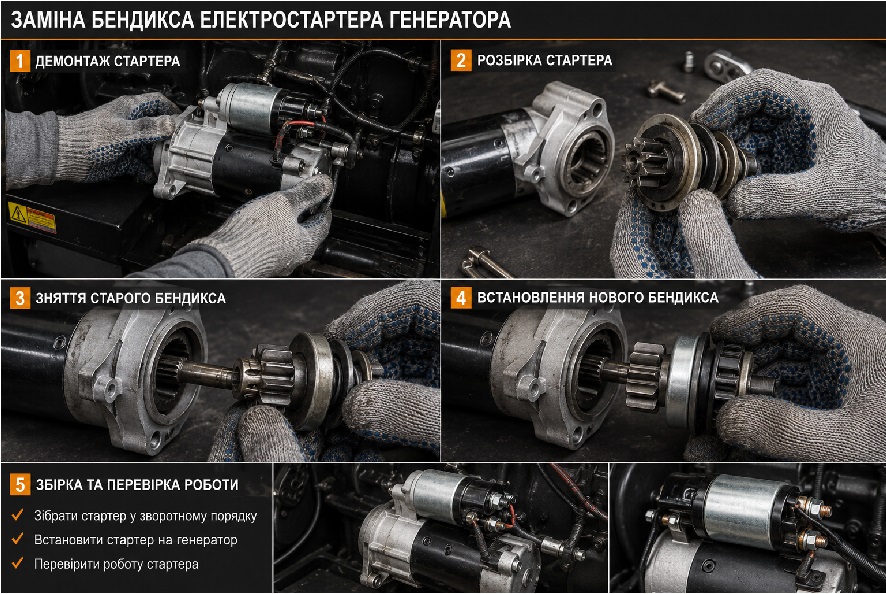

Замена бендикса электростартера генератора
Бендикс - это механический узел, подвергающийся значительным нагрузкам. Его замена обычно не представляет сложности: достаточно снять старый бендикс с вала ротора и установить новый. Главное - правильно подобрать бендикс, совместимый с вашим электростартером.

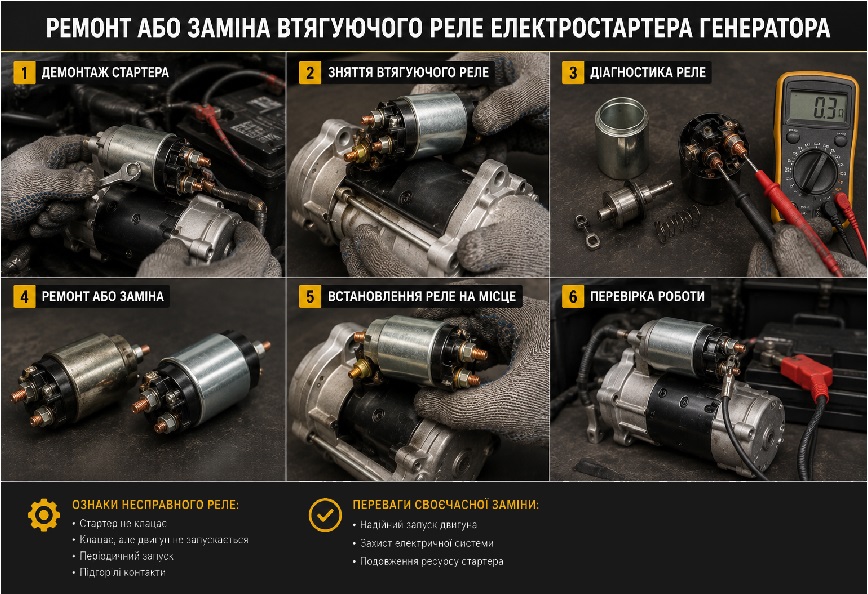

Ремонт или замена втягивающего реле электростартера генератора
Если втягивающее реле щелкает, но не замыкает контакты, его можно попробовать отремонтировать - зачистить контакты, проверить катушку. Однако в большинстве случаев проще и надежнее заменить втягивающее реле на новое.

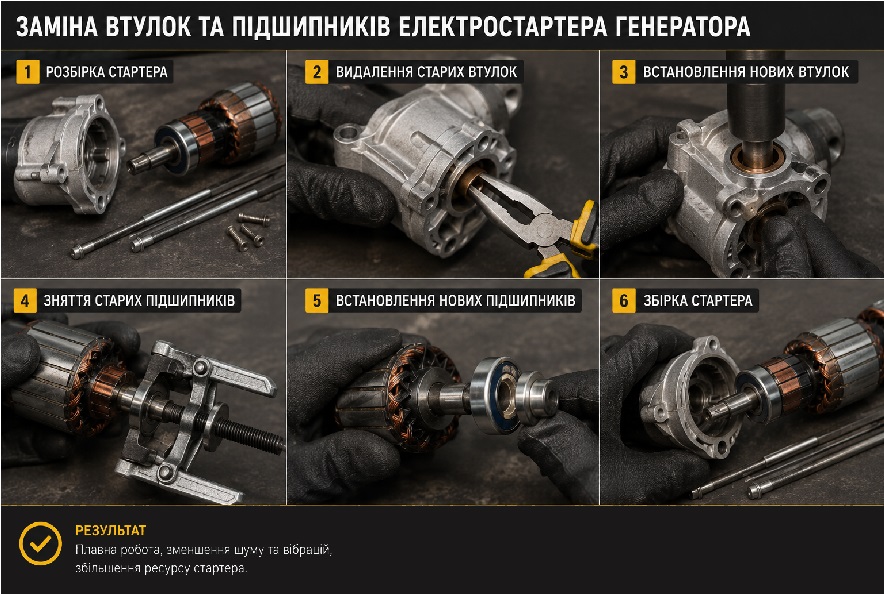

Замена втулок и подшипников электростартера генератора
Изношенные втулки приводят к биению ротора, что вызывает повышенный шум и снижение мощности электростартера. Замена втулок требует использования специального инструмента, но эту операцию вполне можно выполнить в мастерской.
Если у электростартера серьезно повреждены обмотки ротора или статора, такой ремонт зачастую экономически нецелесообразен. В таком случае лучше заменить электростартер на новый или восстановленный.

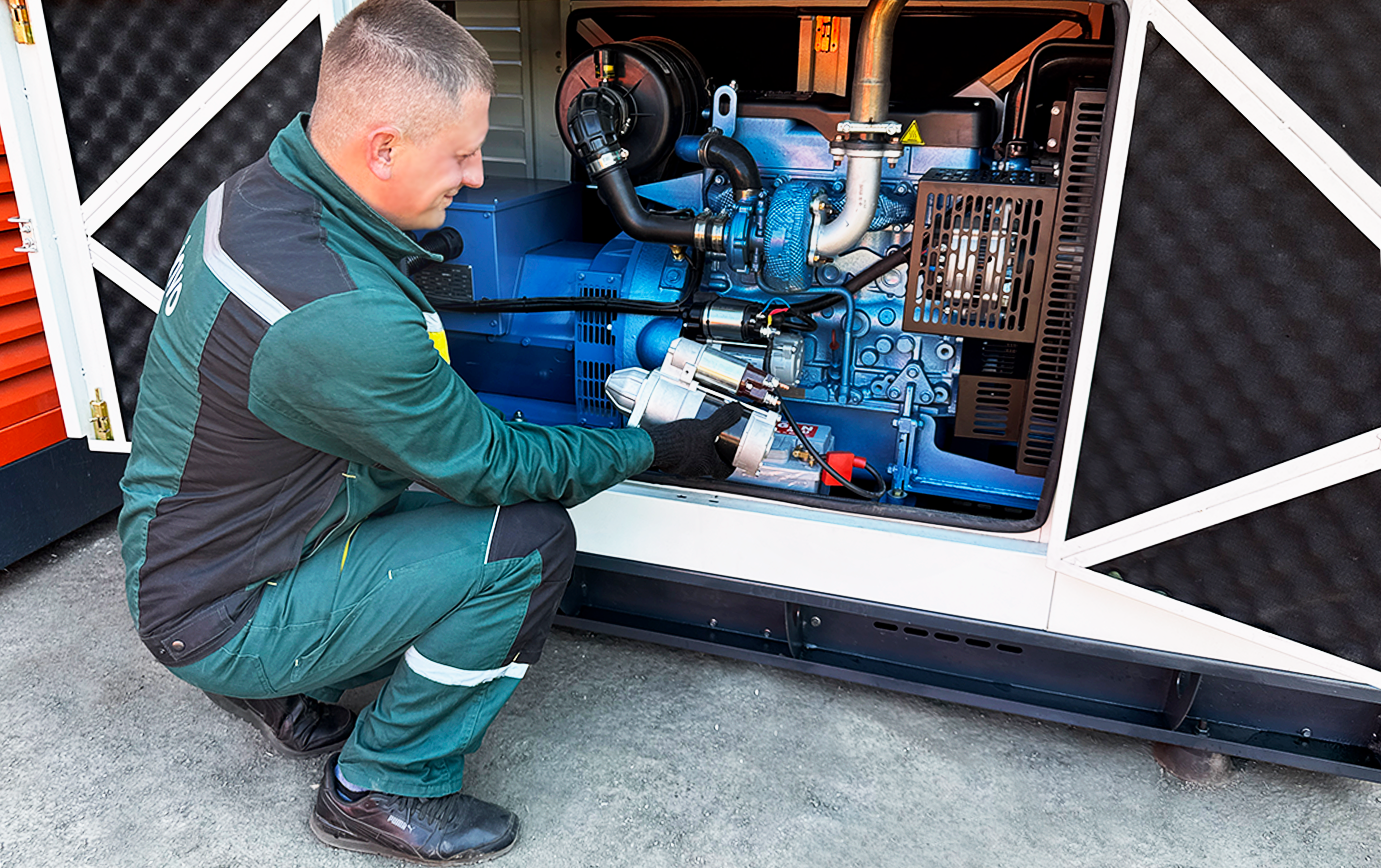

Замена электростартера генератора: когда требуется и как выполняется
Замена электростартера требуется в случаях, когда ремонт невозможен или нецелесообразен. Основные причины для замены:
• Повреждение обмоток (короткое замыкание или обрыв).
• Механическое повреждение корпуса (трещины, сколы).
• Износ коллектора до критического уровня.
• Высокая стоимость ремонта, превышающая стоимость нового электростартера.
• Отсутствие запасных частей для конкретной модели.
Процесс замены электростартера выполняется в несколько этапов:
1. Отключение аккумулятора. Перед началом любых работ обязательно снимите клемму с аккумулятора, чтобы избежать короткого замыкания.
2. Демонтаж старого электростартера. Открутите крепежные болты, удерживающие электростартер на двигателе. Отсоедините электрические провода от втягивающего реле и силового кабеля. Аккуратно снимите электростартер.
3. Сравнение нового и старого электростартеров. Перед установкой убедитесь, что новое устройство полностью идентично по модели, количеству зубцов на бендиксе, межболтовому расстоянию и электрическим характеристикам.
4. Установка нового электростартера. Зафиксируйте новый электростартер на двигателе с помощью крепежных болтов. Подсоедините все провода в соответствии со схемой.
5. Подключение аккумулятора. Установите клемму на аккумулятор.
6. Проверка работы. Проведите пробный запуск двигателя генератора. Убедитесь, что новый электростартер работает тихо, плавно и быстро проворачивает двигатель.
Замену электростартера лучше доверять квалифицированным специалистам, поскольку неправильная установка может привести к повреждению маховика или другим серьезным проблемам.
Стоимость ремонта и замены электростартера генератора
Стоимость ремонта или замены электростартера зависит от многих факторов. Вот ориентировочные цены на различные виды работ (для автомобильных стартеров, в качестве ориентира):
• Диагностика - от 250 грн.
• Замена щеток - от 240 грн.
• Замена втулок стартера - от 240 грн.
• Замена бендикса/редуктора - от 400 грн.
• Ремонт втягивающего реле - стоимость зависит от сложности.
• Замена электростартера в сборе - от 600 грн.
• Стоимость нового электростартера - от 200 до 2000+ грн в зависимости от модели и мощности.
Цена ремонта или замены на генераторах может быть выше из-за сложности доступа и большей мощности устройств. Для точного расчета стоимости рекомендуется обратиться в сервисный центр и заказать оценку. Многие компании предлагают бесплатную диагностику при заказе ремонта.
Стоит отметить, что инвестиции в качественный ремонт или новый электростартер окупаются благодаря бесперебойной работе генератора и отсутствию простоев. Экономия на этой услуге может привести к значительно большим затратам на ремонт маховика или двигателя.
Как выбрать новый электростартер генератора: советы специалистов
Если вы решили заменить электростартер, важно правильно выбрать новое устройство. Вот на что следует обратить внимание:
• Совместимость. Новый электростартер должен быть полностью совместим с вашим двигателем. Проверьте модель двигателя и серийный номер генератора.
• Количество зубцов на бендиксе. Это критический параметр - несоответствующее количество зубцов приведет к невозможности зацепления с маховиком.
• Мощность. Мощность электростартера должна соответствовать мощности двигателя. Слишком слабое устройство не сможет провернуть двигатель, слишком мощное может повредить маховик.
• Межболтовое расстояние. Расстояние между крепежными отверстиями должно совпадать с посадочным местом на двигателе.
• Производитель. Выбирайте продукцию проверенных брендов или оригинальные запчасти. Это гарантирует качество и долговечность.
• Гарантия. Убедитесь, что продавец предоставляет гарантию на новый электростартер.
Перед заказом нового электростартера желательно проконсультироваться со специалистами сервисного центра или проверить информацию в технической документации к вашему генератору.
Профилактика: как продлить срок службы электростартера генератора
Лучший ремонт - это тот, который не пришлось делать. Регулярное техническое обслуживание электростартера значительно продлевает его ресурс и предотвращает внезапные отказы. Вот простые рекомендации:
• Следите за состоянием аккумулятора. Регулярно проверяйте уровень заряда и состояние клемм. Слабый аккумулятор создает дополнительную нагрузку на электростартер.
• Проверяйте контакты. Окисленные или ослабленные контакты увеличивают сопротивление и могут привести к перегреву.
• Избегайте длительных попыток запуска. Если двигатель не запускается с 3–4 попыток, сделайте паузу на 2–3 минуты, чтобы дать электростартеру остыть.
• Регулярно проводите диагностику. Периодическая проверка состояния щеток, бендикса и втулок позволяет выявить проблемы на ранней стадии.
• Используйте качественное топливо и смазочные материалы. Это снижает нагрузку на двигатель и, соответственно, на электростартер.
• Не допускайте перегрева. Следите за работой системы охлаждения двигателя.
Соблюдение этих простых правил позволит избежать внепланового ремонта и обеспечит длительную и бесперебойную работу вашего генератора.
Заключение по ремонту электростартера генератора
Электростартер - это один из важнейших компонентов генератора, от исправности которого зависит возможность запуска двигателя. Своевременная диагностика позволяет выявить неисправности на ранних стадиях, а качественный ремонт или замена электростартера обеспечивают надёжную работу оборудования. Помните, что экономия на этой услуге может привести к значительно большим затратам в будущем.
Если вы заметили какие-либо признаки неисправности электростартера - не медлите. Доверьте ремонт и замену квалифицированным специалистам, обладающим необходимым оборудованием и опытом. Заказать ремонт или новый электростартер вы можете в нашем сервисном центре. Мы гарантируем качество выполненных работ и предлагаем конкурентоспособные цены на все виды услуг. Не откладывайте решение проблемы на потом - позаботьтесь о надёжности вашего генератора уже сегодня. Ваша энергетическая безопасность - наша главная забота!
